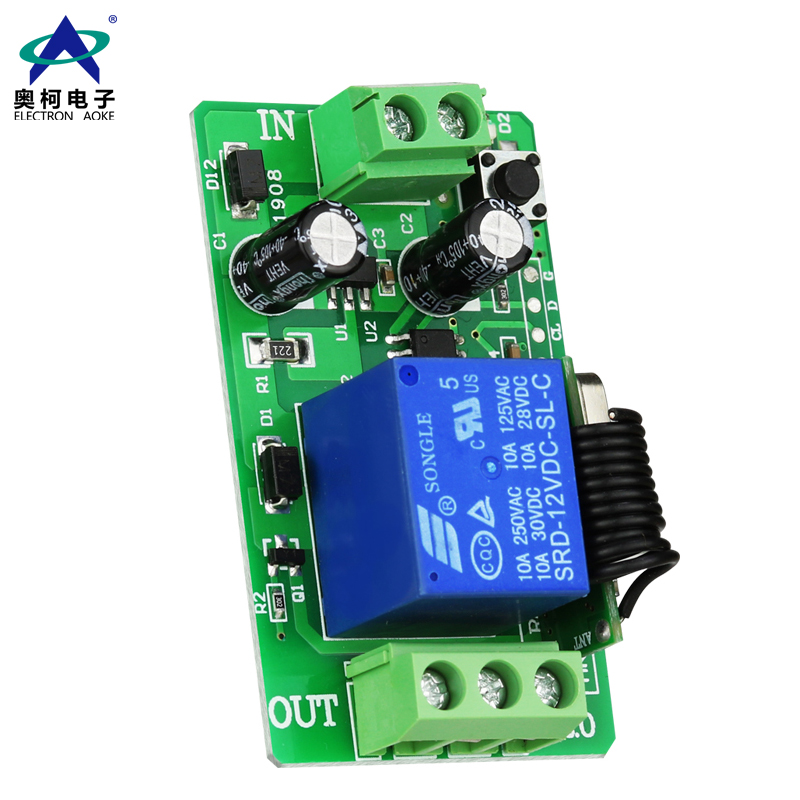

学习型单路遥控开关 AK-YK68-02S

控制器型号:AK-YK68-02S
工作电压:DC12V
最大功率:≤10A/1000w
待机功耗:≤10mA
工作频率:315/433MHz
接收灵敏度:-105dbm
尺寸重量:55*37*21.5mm/20g
可适配遥控器数量:多发多收
内置配件:开关电源
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
  • 产品介绍
    YK68-02S是我司研发一种无线单路遥控开关,作为01S的升级版,拥有更紧凑的 PCB面板布局,更简单的工作模式切换功能和更高的负载能力,采用欧洲品牌射频无线数据传送接收芯片,具有较高的接收灵敏度和较强的抗干扰能力,采用智能微处理器控制,可适用于车库门控制、灯光控制、遥控窗帘、门禁系统及各种电机控制系统等。小体积,具有安装简便,使用安全可靠等特点。

    产品参数

    名      称:单路遥控开关
    型      号:AK-YK68-02S
    工作电压:DC12V
    最大功率:≤10A/1000w
    待机功耗:≤10mA
    信号灵敏度:-105dBm
    无线频率:315/433Hz
    调解方式:AKS
    遥控距离:取决于遥控器功率
    产品重量:20g
    产品尺寸:55*37*21.5mm

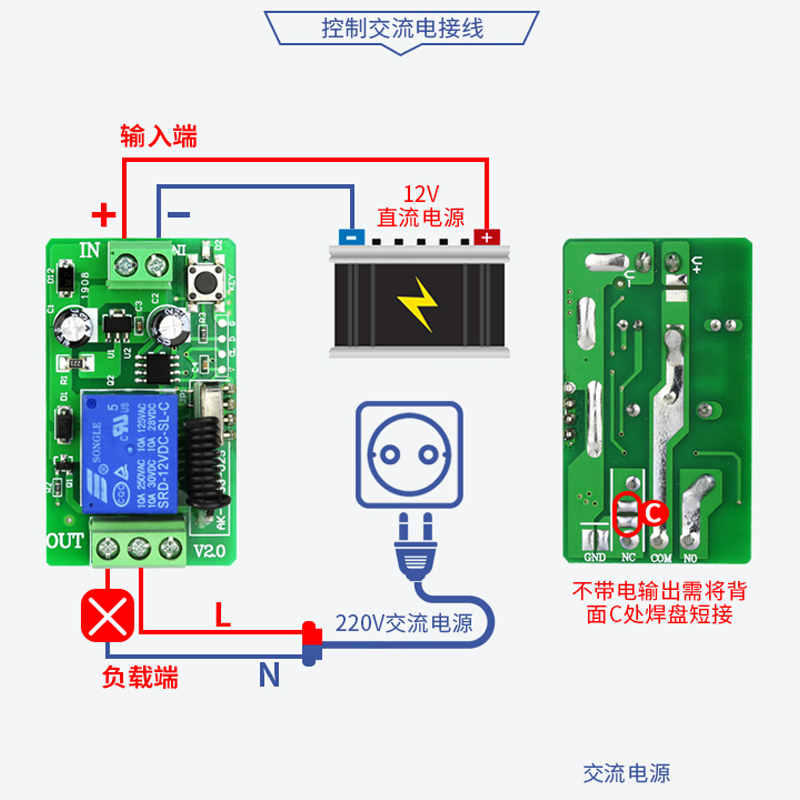

    接线图

    点动/自锁/互锁/延时配对方法
    点动学习:按1次控制板学习按钮,此时LED指示灯闪烁1次并熄灭,然后按下需要对码
    的遥控器按键,控制板LED指示灯连续闪烁数次,表示对码成功。
    自锁学习:按2次控制板学习按钮,此时LED指示灯闪烁2次并熄灭,然后按下需要对码
    的遥控器按键,控制板LED指示灯连续闪烁数次,表示对码成功
    互锁学习:按3次控制板学习按钮,此时LED指示灯闪烁3次并熄灭,然后按下需要对码
    的遥控器A按键和B按键,控制板LED指示灯连续闪烁数次,表示对码成功。
    延时5秒:按4次控制板学习按钮,此时LED指示灯闪烁4次并熄灭,然后按下需要对码
    的遥控器A按键,控制板LED指示灯连续闪烁数次,表示对码成功。
    延时10秒:
    按5次控制板学习按钮,此时LED指示灯闪烁5次并熄灭,然后按下需要对码的遥控器A按键,控制板LED指示灯连续闪烁数次,表示对码成功。
    延时15秒:
    按6次控制板学习按钮,此时LED指示灯闪烁6次并熄灭,然后按下需要对码的遥控器A按键,控制板LED指示灯连续闪烁数次,表示对码成功。


    清码方法

    一直按住学习按键大概8秒,指示灯闪烁数次后熄灭,表示清码成功。





    注意事项
    1:遥控距离的远近和实际使用环境、阻挡物、干扰源、安装高度相关。
    2:请勿将本控制器安装在金属箱体内,会对遥控信号起到屏蔽作用。
    3:严禁安装露天或潮湿环境中使用,避免发生触电危险。
    4:产品图片以及型号,功能、性能、规格参数等和其他产品信息仅供参考,我司有可
         能对产品功能以及上述说明参数进行修改,具体信息请以实物为准。
