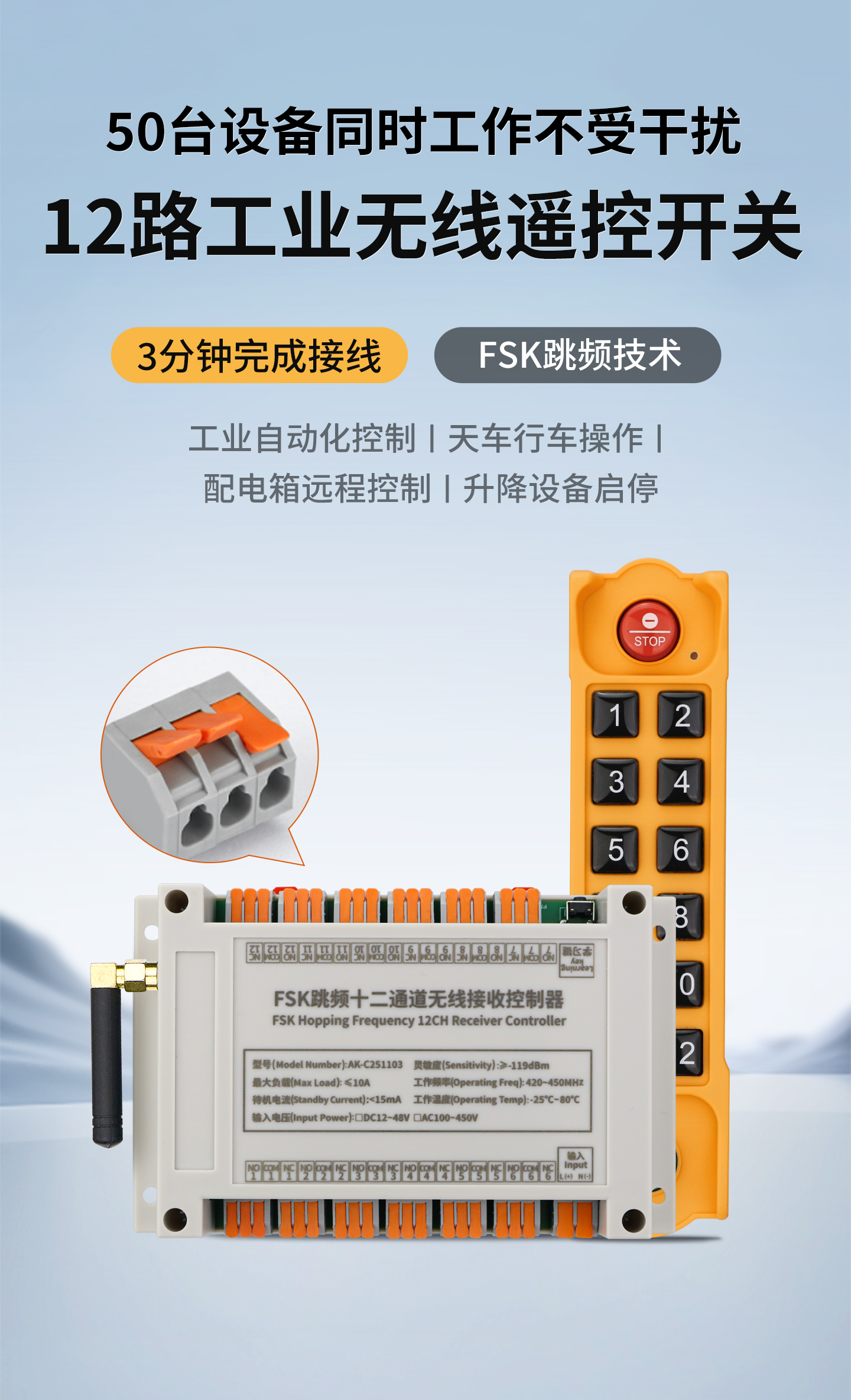

FSK跳频交流快接端子十二路遥控开关AK-C251103采用FSK跳频技术，响应更快、信号更稳，同一场所50台设备可同时使用互不干扰。产品适配各类工业控制场景，为工业自动化、设备控制、多路供电管理，提供稳定可靠、高效省心的无线控制方案。

      频率范围在420~450MHz，同一个场所支持50台设备同时使用不受到干扰。

      遥控器采用高强度加厚材质，从结构上强化抗摔性能，日常磕碰、意外滑落都能轻松抵御，抗摔更耐用。

• 待机电流：＜15mA

• 接收灵敏度：-119dBm

• 最大负载电流：≤10A

• 工作温度范围：-20℃ ~ 70℃

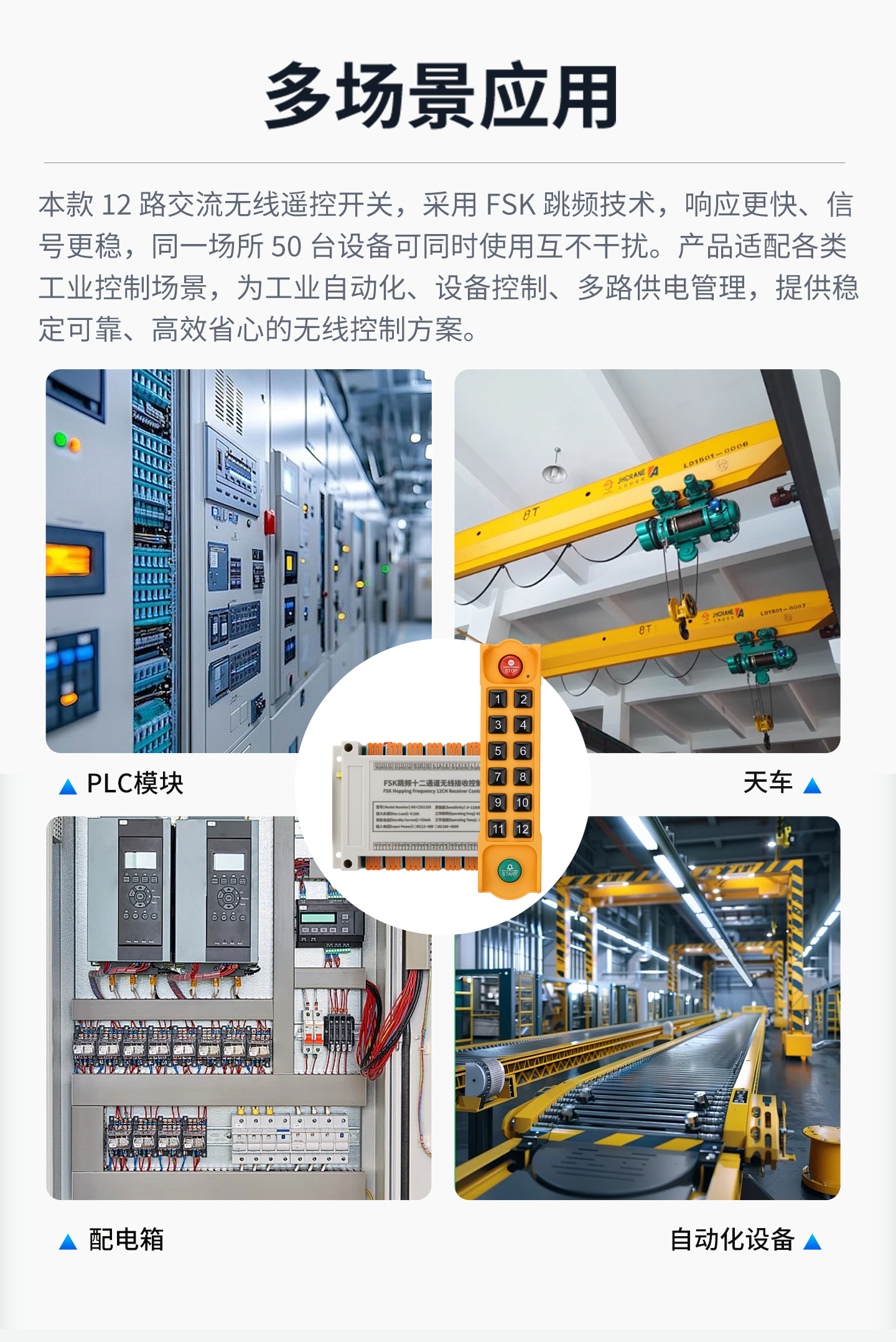

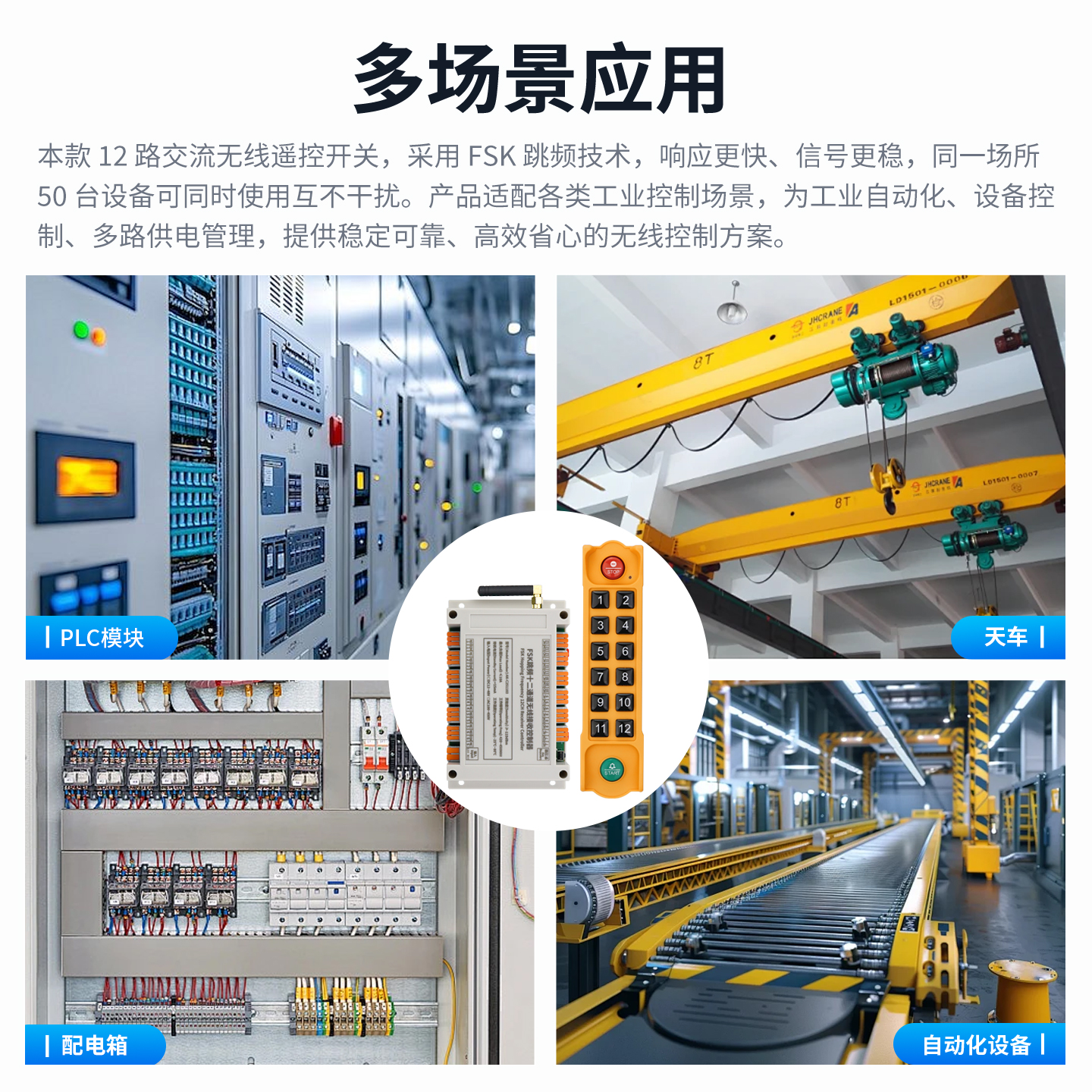

FSK跳频交流快接端子十二路遥控开关应用领域：

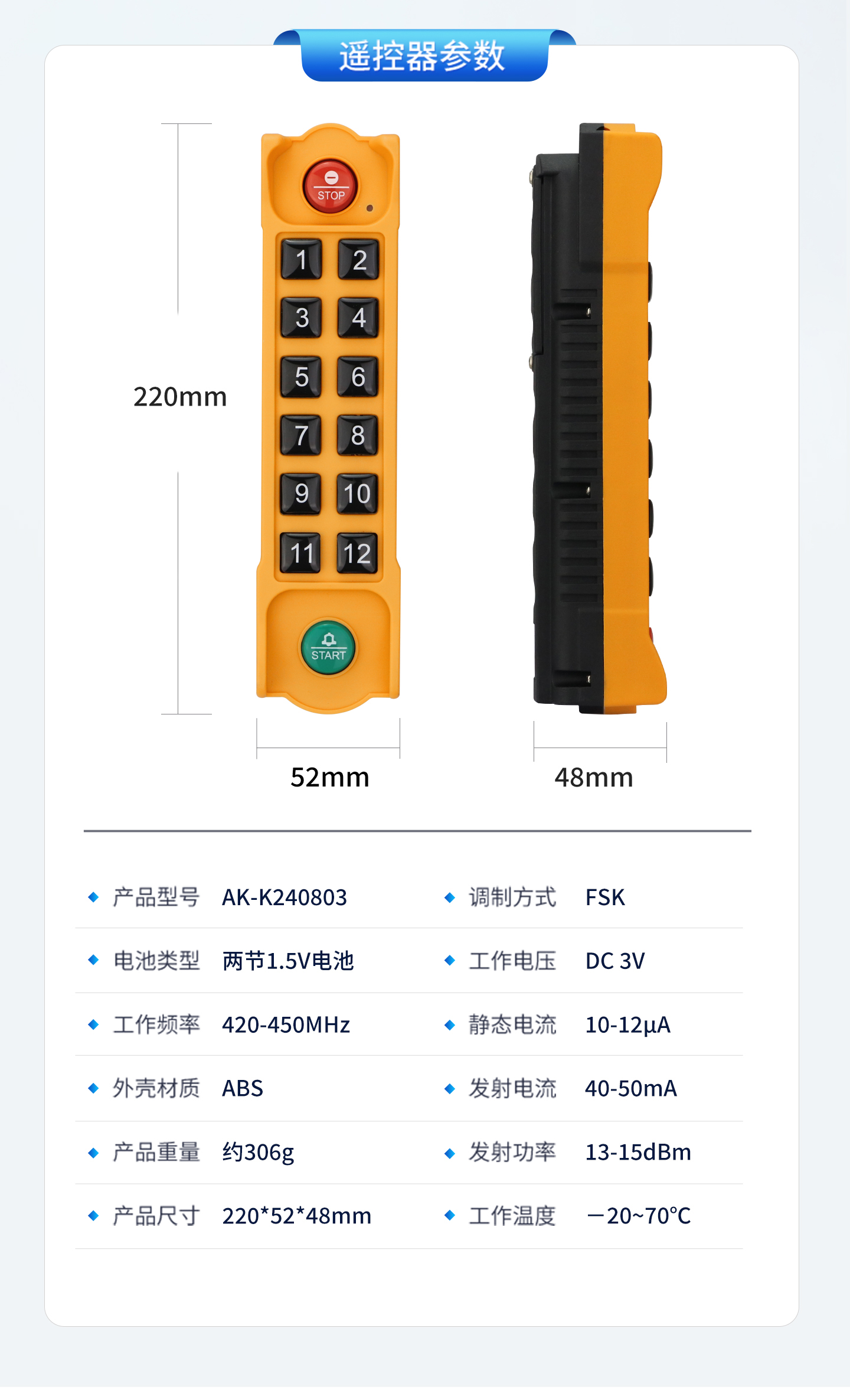

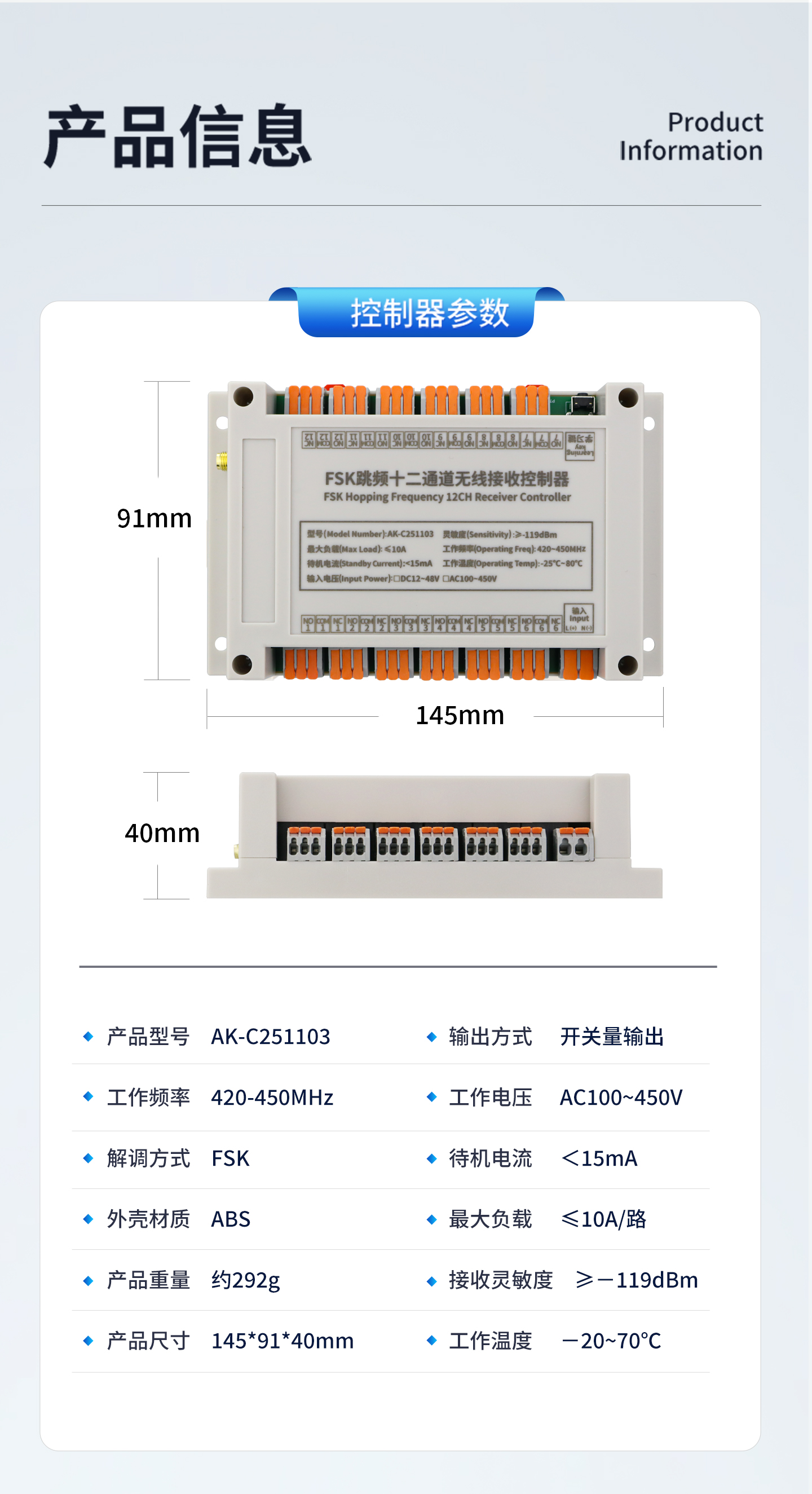

FSK跳频交流快接端子十二路遥控开关产品参数：

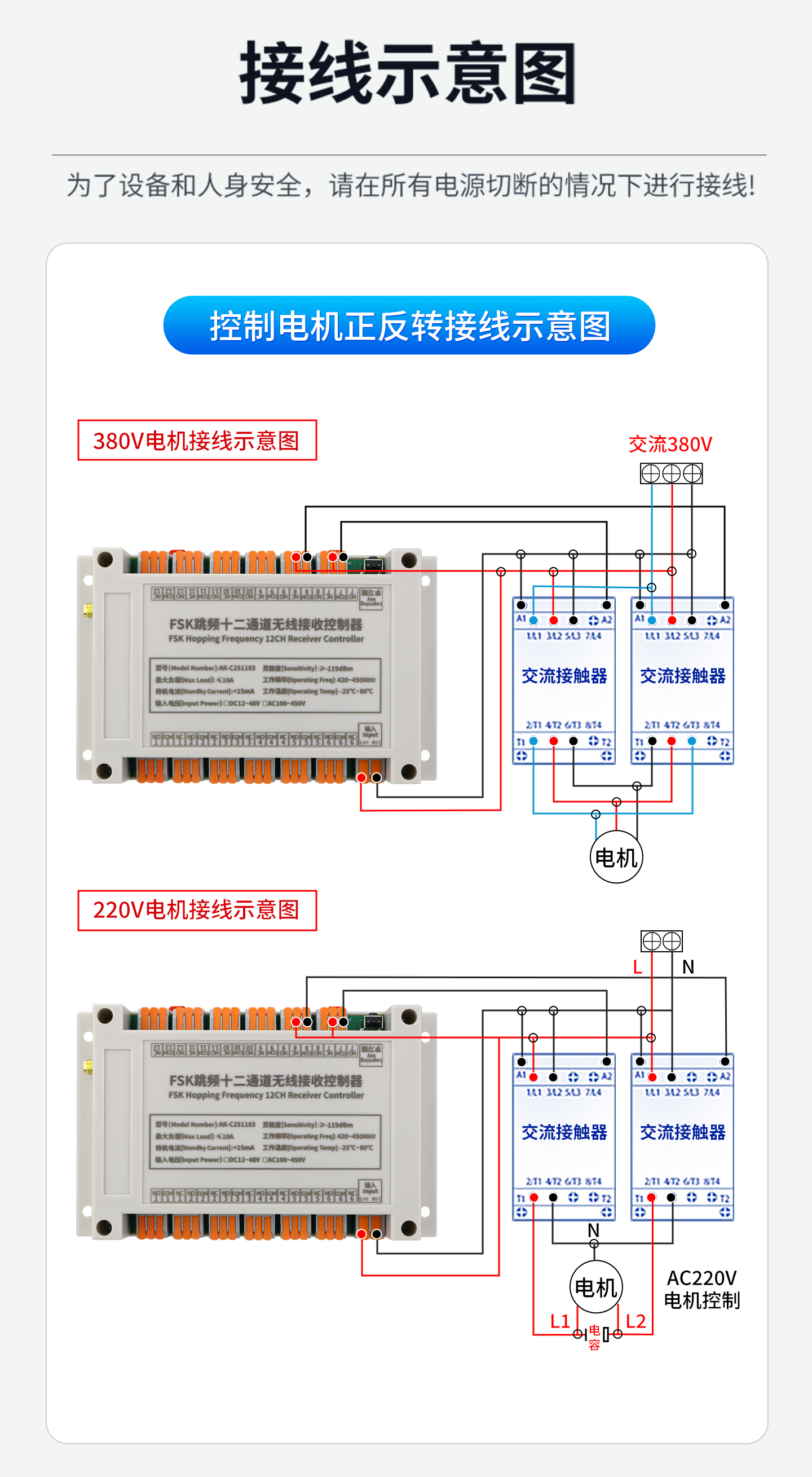

FSK跳频交流快接端子十二路遥控开关常用接线操作：

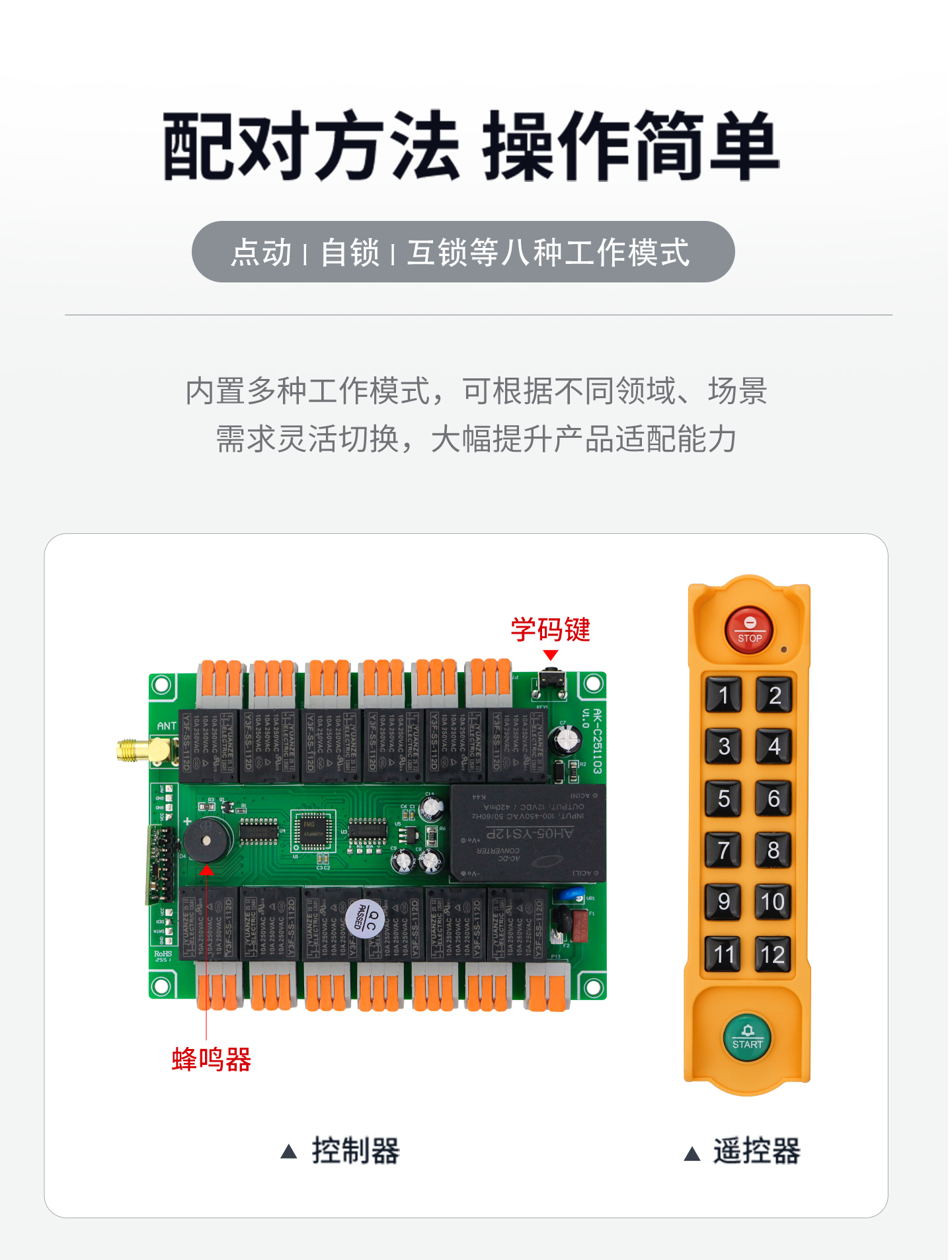

FSK跳频交流快接端子十二路遥控开关配对方法：

对码操作：

① 点动模式

操作方法：首先按住遥控器停止键和 1 号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响 4 次后，表示学码成功。

② 互锁模式

操作方法：首先按住遥控器停止键和 2 号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响 4 次后，表示学码成功。

③ 自锁模式

操作方法：首先按住遥控器停止键和 3 号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响 4 次后，表示学码成功。

④ 6 点动 6 自锁

操作方法：首先按住遥控器停止键和 4 号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响 4 次后，表示学码成功，此时 1—6 键都为点动模式，7—12 键都为自锁模式。

⑤ 6 点动 6 互锁

操作方法：首先按住遥控器停止键和 5 号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响 4 次后，表示学码成功，此时 1—6 键都为点动模式，7—12 键都为互锁模式。

⑥ 6 互锁 6 自锁

操作方法：首先按住遥控器停止键和 6 号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响 4 次后，表示学码成功，此时 1—6 键都为互锁模式，7—12 键都为自锁模式。

⑦ 4 点动 4 互锁 4 自锁

操作方法：首先按住遥控器停止键和 7 号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响 4 次后，表示学码成功，此时 1—4 键都为点动模式，5—8 键都为互锁模式，9—12 键都为自锁模式。

⑧ 6 自锁 6 点动

操作方法：首先按住遥控器停止键和 8 号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响 4 次后，表示学码成功，此时 1—6 键都为自锁模式，7—12 键都为点动模式。

注：单个控制器仅支持配对一个遥控器，如需一接收器配多遥控器，可联系客服咨询

工作模式说明

点动模式：按下遥控器按键，控制器继电器吸合，松开遥控器按键，控制器继电器断开；

自锁模式：按一次遥控器 (1) 按键，(1) 路控制器继电器吸合，再按一次遥控器 (1) 按键，(1) 路控制器继电器断开；

互锁模式：按一次遥控器 (1) 按键，(1) 路控制器继电器吸合，再按一次 (2) 按键，(2) 路控制器继电器吸合，(1) 路继电器断开。

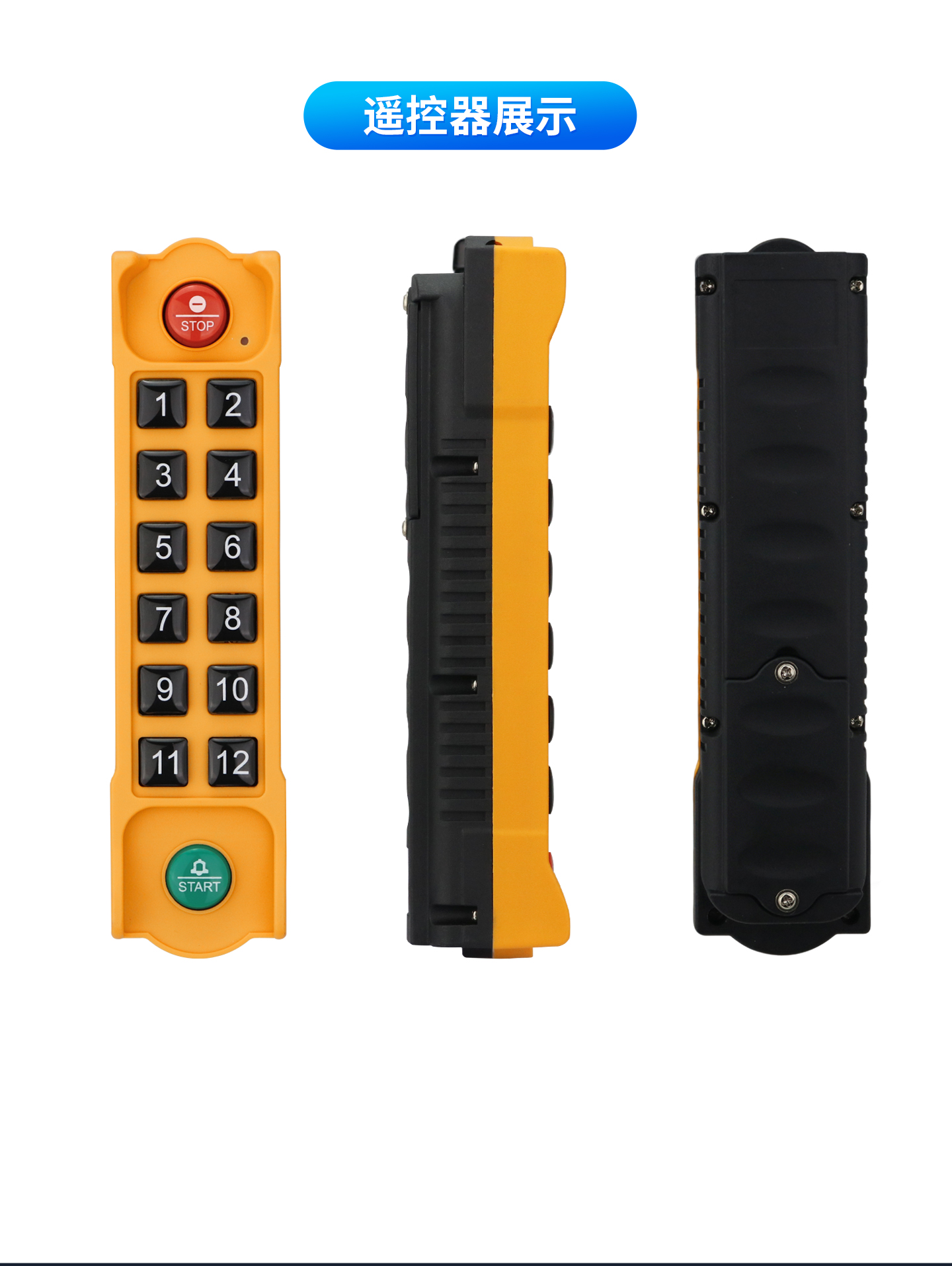

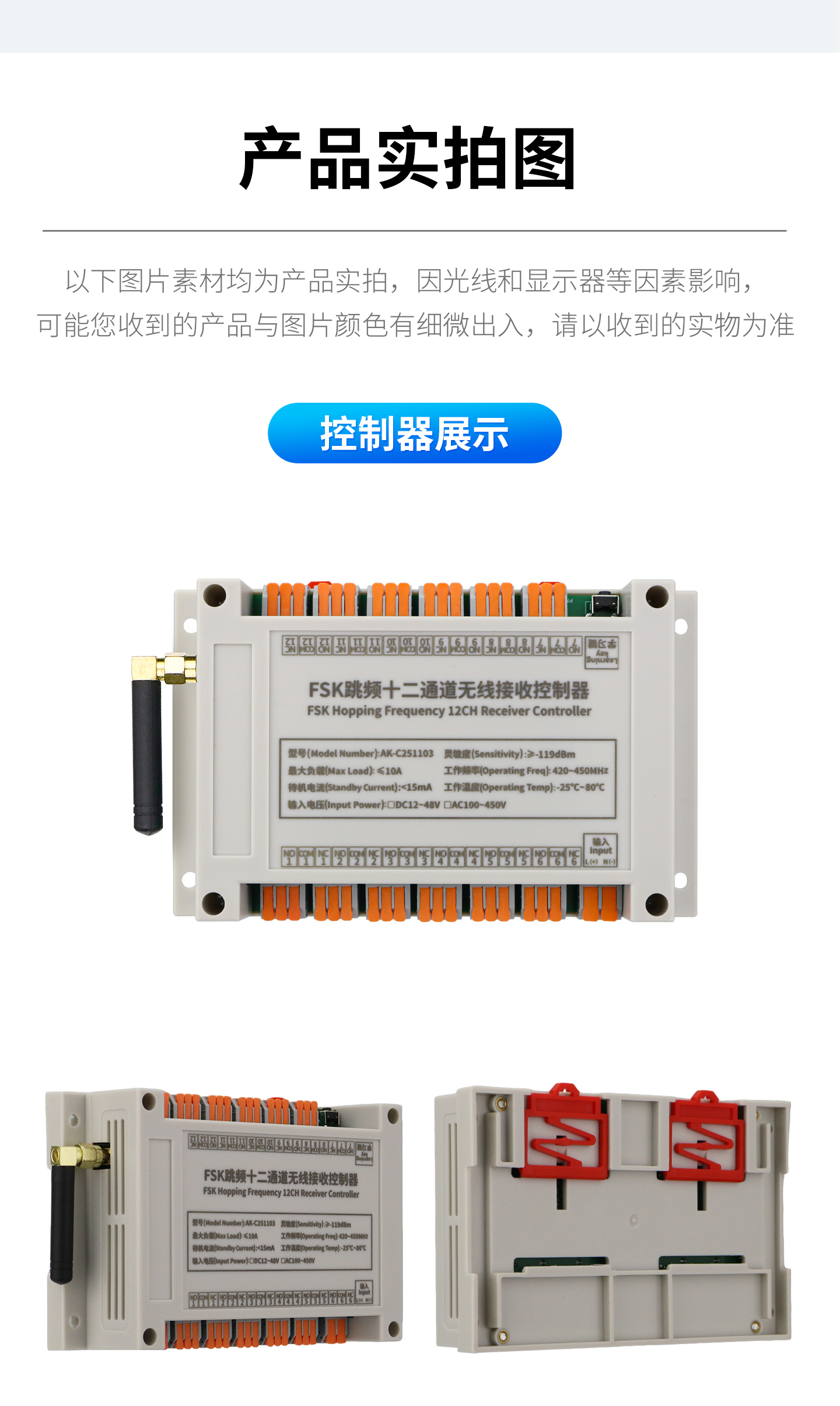

FSK跳频交流快接端子十二路遥控开关实拍
