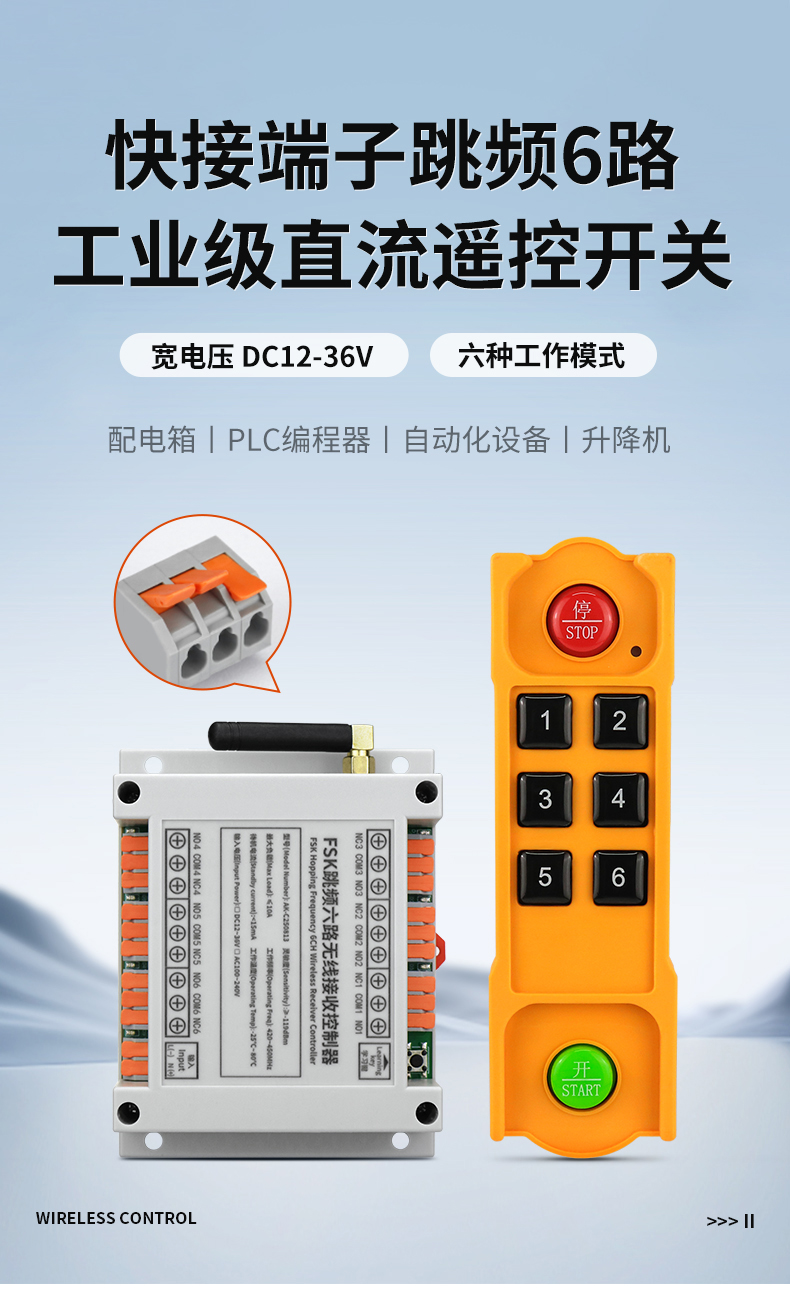

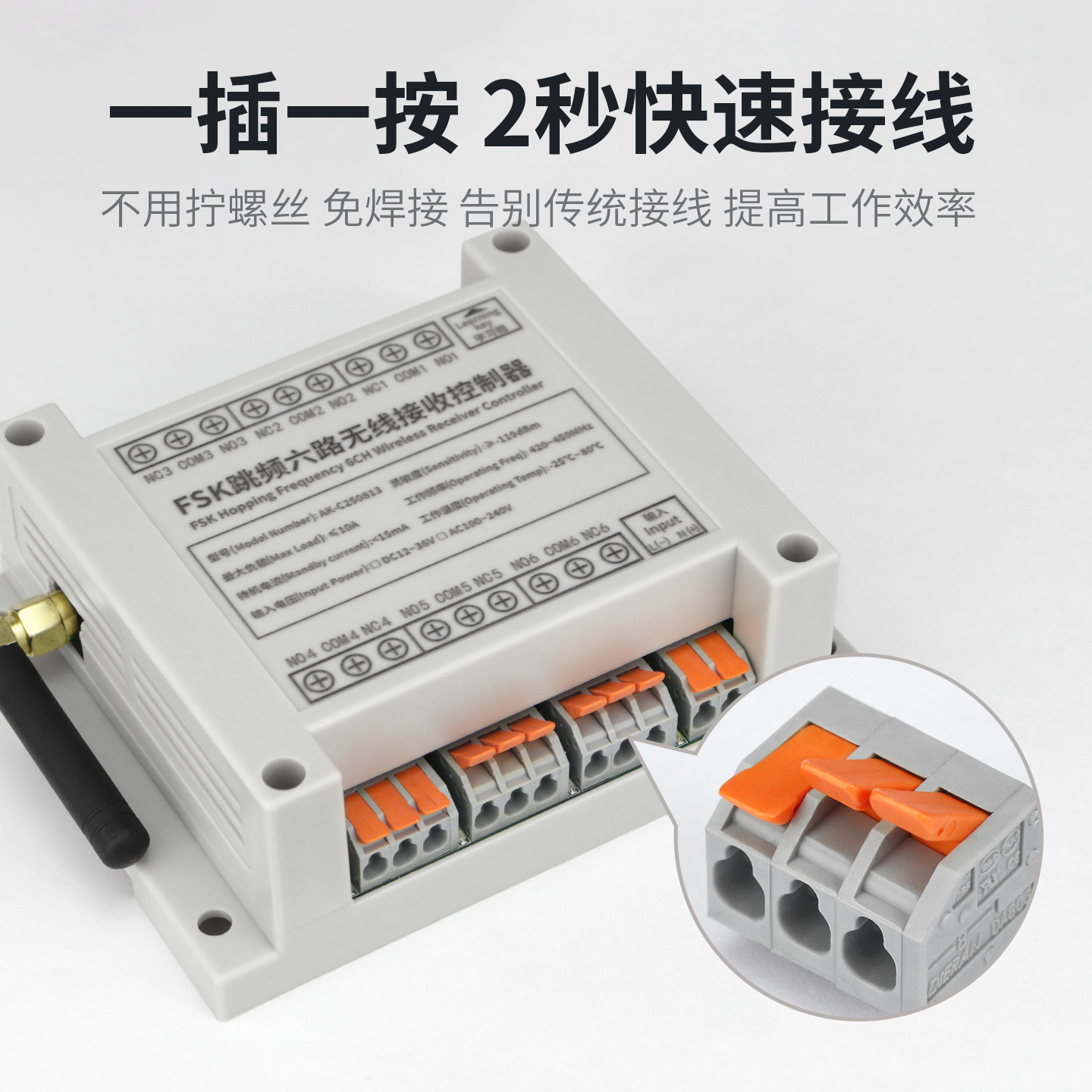

FSK快接端子跳频6路直流控制器 AK-C250813

       直流款跳频 FSK 兼容型六路无线遥控开关（AK-C250813）是采用 FSK 通信方式的控制器，拥有数据传输稳定性强和接收灵敏度高的特点。

      同时不受电机干扰等，安全性能更加可靠，与跳频 V6 遥控器配套使用，可适用于配电箱、PLC编程器、自动化设备、直流电机设备的远程控制；

• 待机电流：＜10mA

• 接收灵敏度：-119dBm

• 最大负载电流：≤10A

• 工作温度范围：-20℃ ~ 70℃

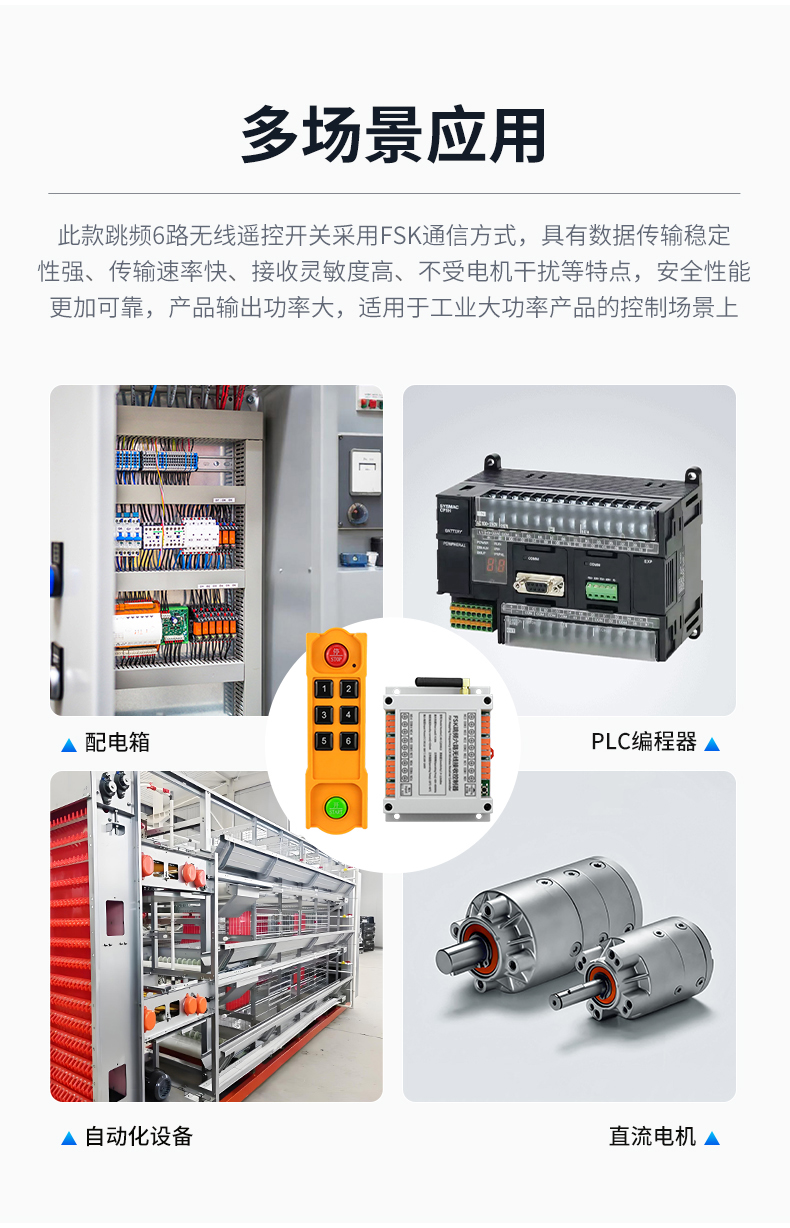

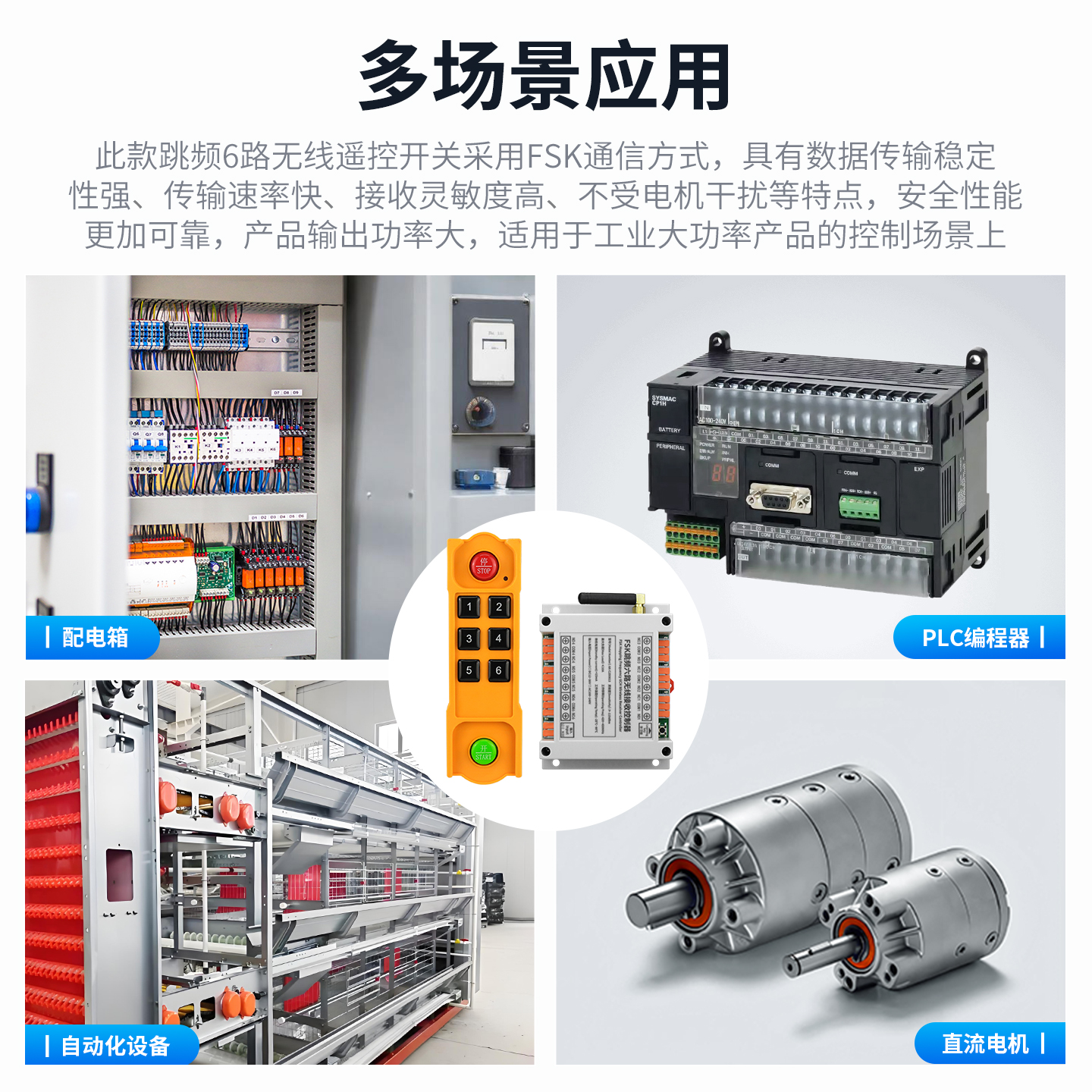

直流款跳频 FSK 兼容型六路无线遥控开关应用领域：

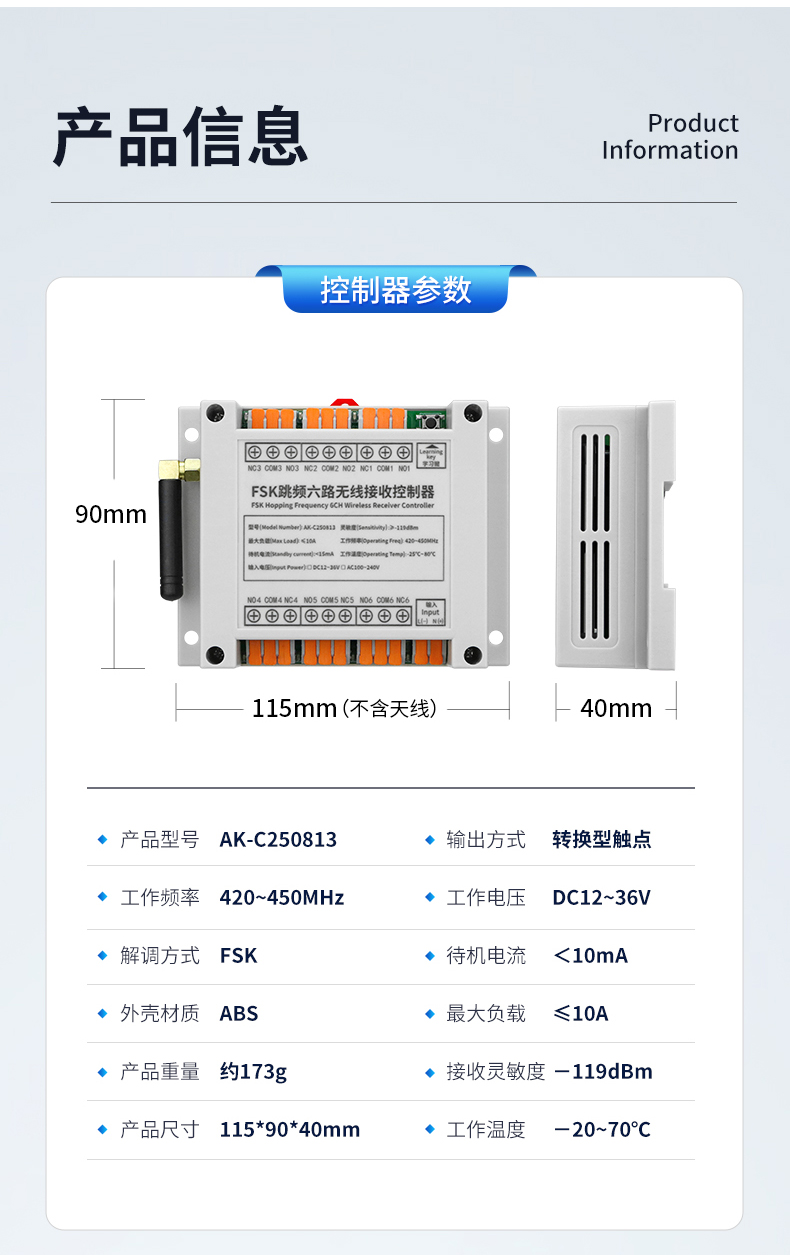

直流款跳频 FSK 兼容型六路无线遥控开关产品参数：

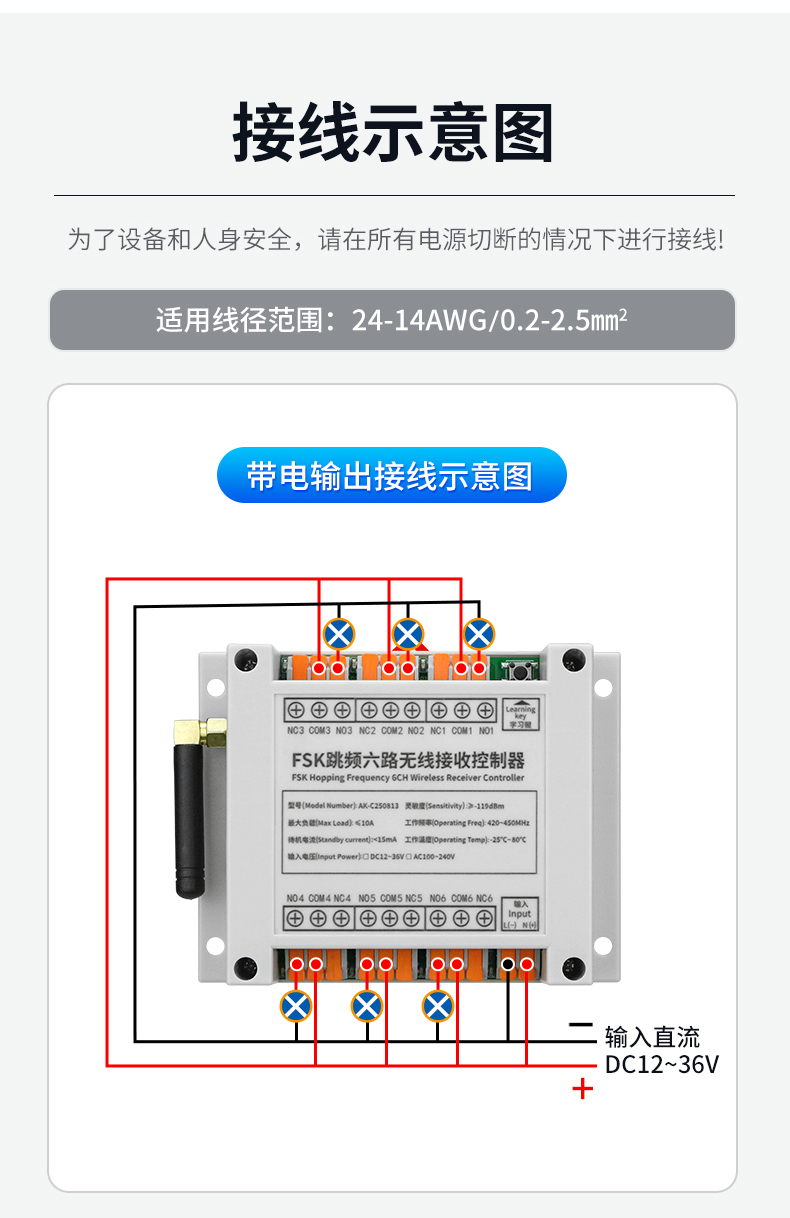

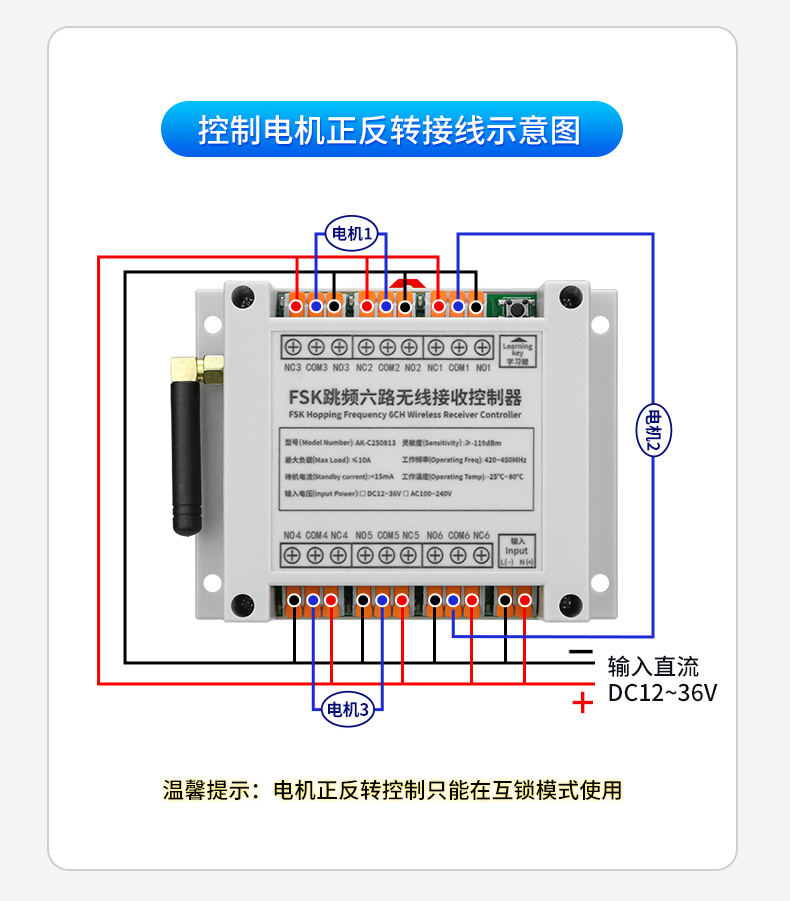

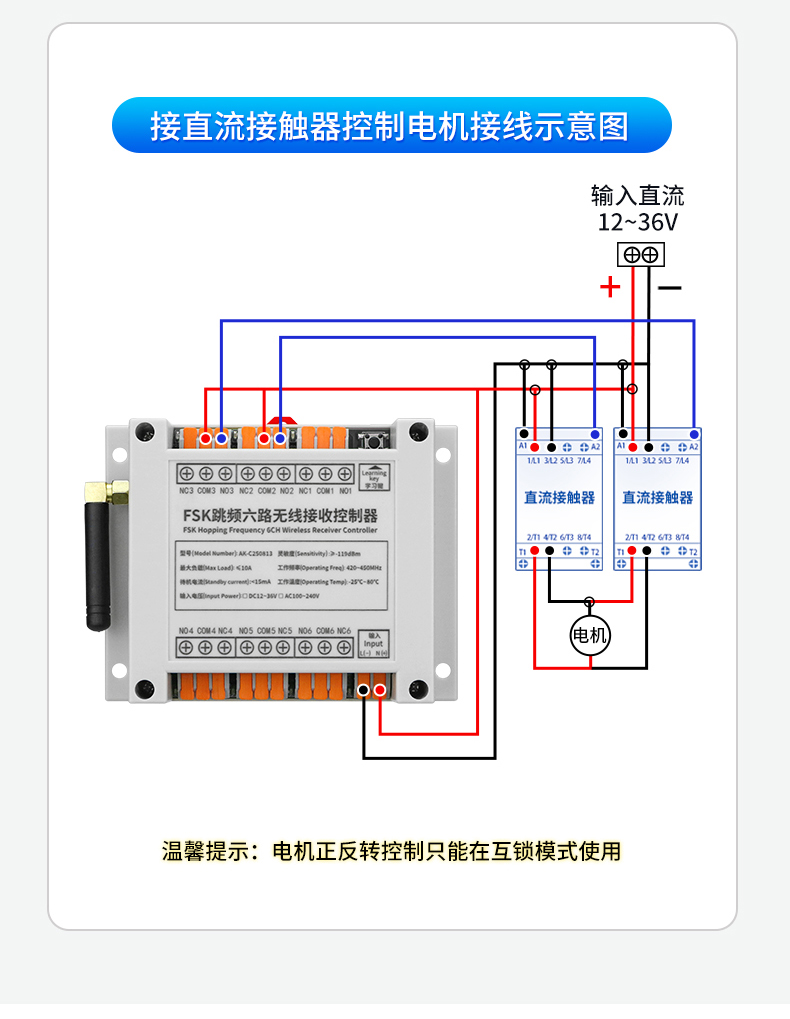

直流款跳频 FSK 兼容型六路无线遥控开关常用接线操作：

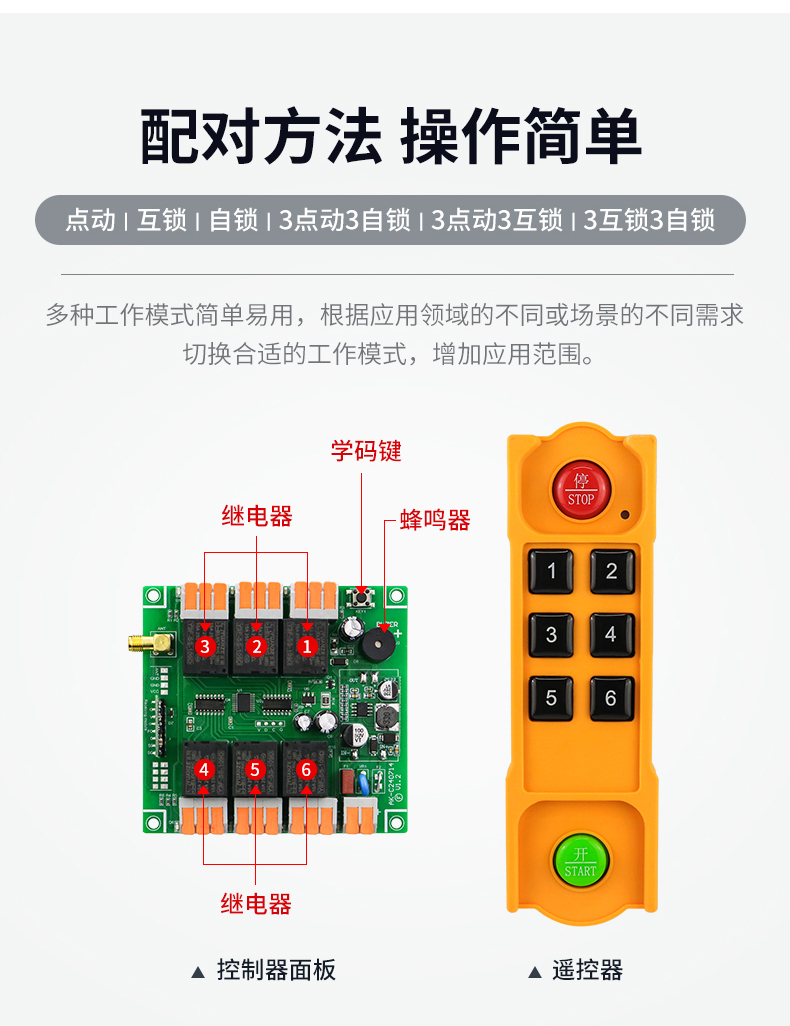

直流款跳频 FSK 兼容型六路无线遥控开关配对方法：

按键学码：

点动模式：首先按住遥控器停止键+1号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响4次后，表示学码成功，此时所有键都为点动模式。

互锁模式：首先按住遥控器停止键+2号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响4次后，表示学码成功，此时所有键都为互锁模式。

自锁模式：首先按住遥控器停止键+3号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响4次后，表示学码成功，此时所有键都为自锁模式。

3点动3自锁：首先按住遥控器停止键+4号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响4次后，表示学码成功，此时1—3键都为点动模式，4—6键都为自锁模式。

3点动3互锁：首先按住遥控器停止键+5号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响4次后，表示学码成功，此时1—3键都为点动模式，4—6键都为互锁模式。

3互锁3自锁：首先按住遥控器停止键+6号键，然后按下控制器学码键（蜂鸣器短鸣一下即可松开按键），当听到蜂鸣器响4次后，表示学码成功，此时1—3键都为互锁模式，4—6键都为自锁模式

功能说明
遥控器1、2、3、4、5、6按键分别对应控制器1、2、3、4、5、6路继电器输出。在自锁、互锁模式下如何关闭输出：只需点按遥控器停止键一下即可关闭输出。

清码操作
长按控制器学码键8秒，蜂鸣器由响八声关闭，表明清码成功。

工作模式说明
点动模式：按下按键继电器吸合，松开按键继电器断开。

自锁模式：按一次1按键1路继电器吸合，再重复按一次1按键1路继电器断开。

互锁模式：按一次1按键1路继电器吸合，再按一次2按键2路继电器吸合1路继电器断开。
