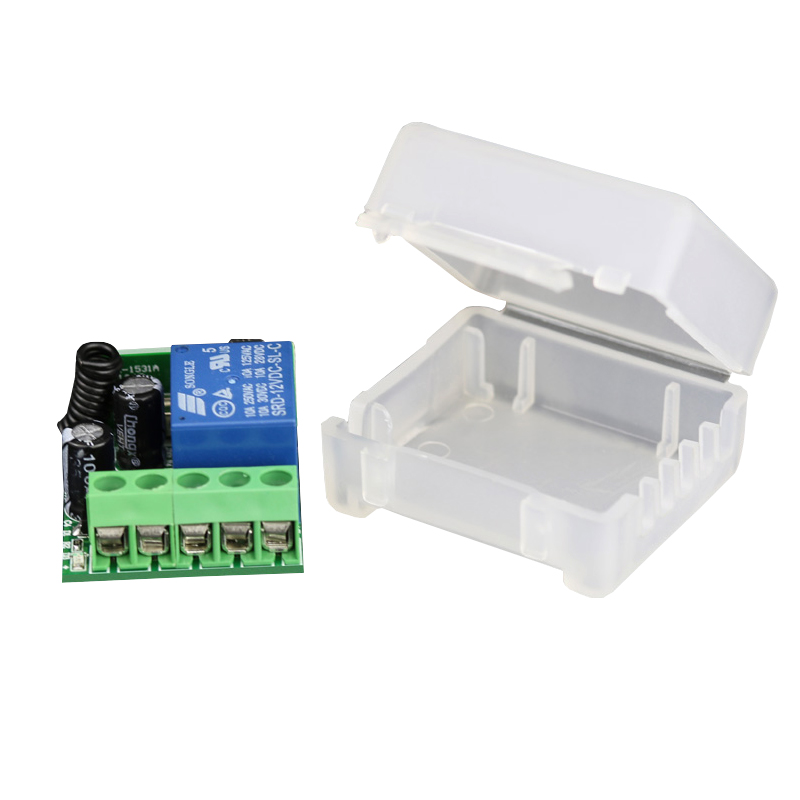

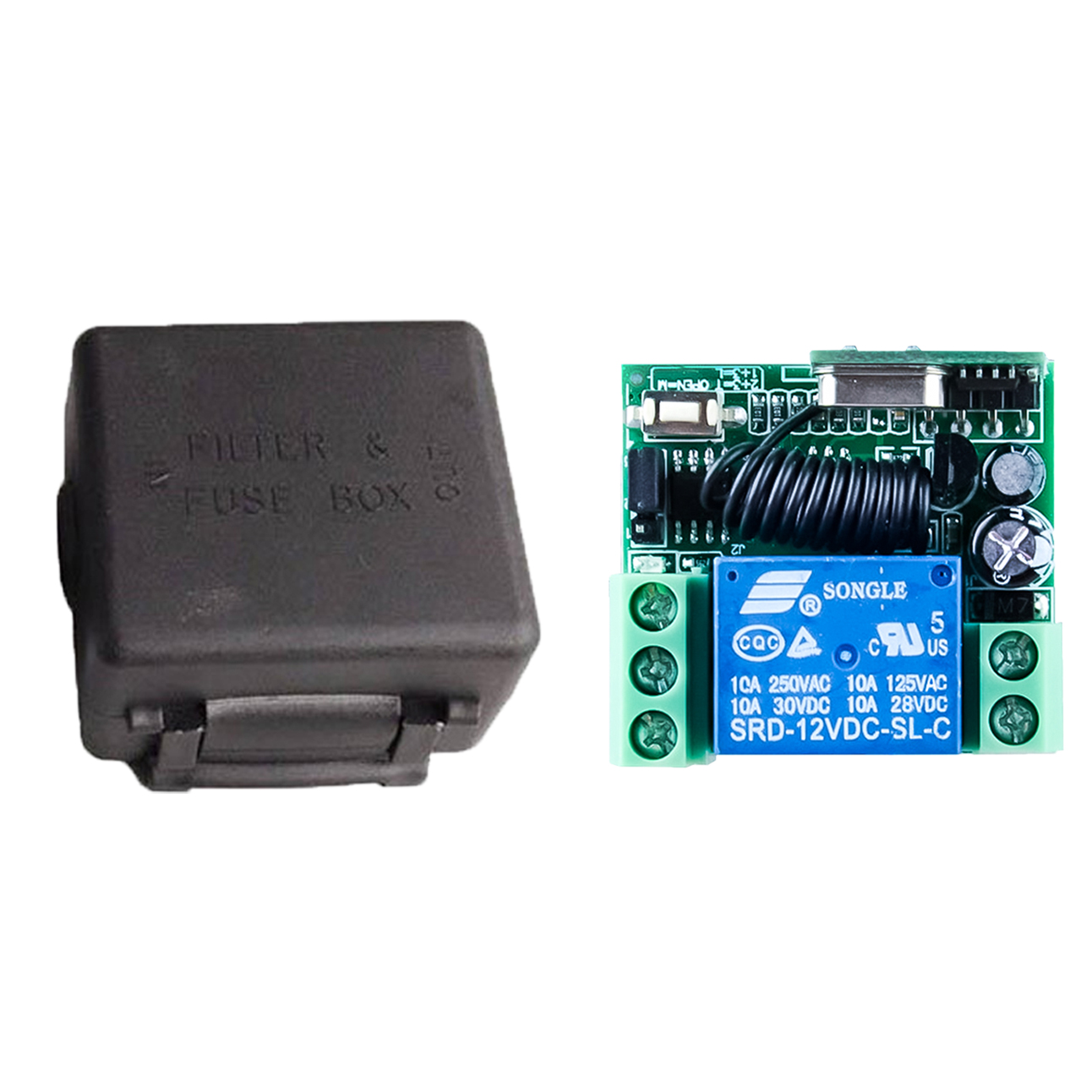

12伏微型直流单路遥控开关 AK-RK01SY
工作电压:DC12V
最大负载:≤10A
待机功耗:<15mA
工作频率:315/433MHz
接收灵敏度:-105dBm
尺寸重量:42*38*26mm/25.7g
可适配遥控器数量:多发多收
内置配件:开关电源
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
-
产品介绍
本款12V单路学习码遥控开关,适用于防盗报警、遥控电动门窗、信号控制、工业控制、起吊设备等的电气控制电路。遥控开关模块继电器接点独立输出,非常适合于直接控制各类负载;产品采用学习码无线编码技术(隔空对码),无方向性,开关互不干扰。
建议电源:500mA以上的直流稳压电源。
工作方式:自锁/互锁/点动用户自由调节,可以实现一控多/多控一。
接收板每路可承受10A电流,可以直接驱动直流│交流负载,每个继电器都带有一组常开(常闭)触点。为延长接收板使用寿命,本公司不推荐控制大功率负载,控制220V时每路控制小于500W,控制12V时每路控制小于50W。
产品参数
名 称:直流单路遥控开关
型 号:AK-RK01SY
工作电压:DC12V
最大负载:≤10A
待机功耗:<15mA
信号灵敏度:-105dBm
无线频率:315/433Hz
调解方式:ASK
遥控距离:根据遥控器功率而定
产品重量:25.7g带壳

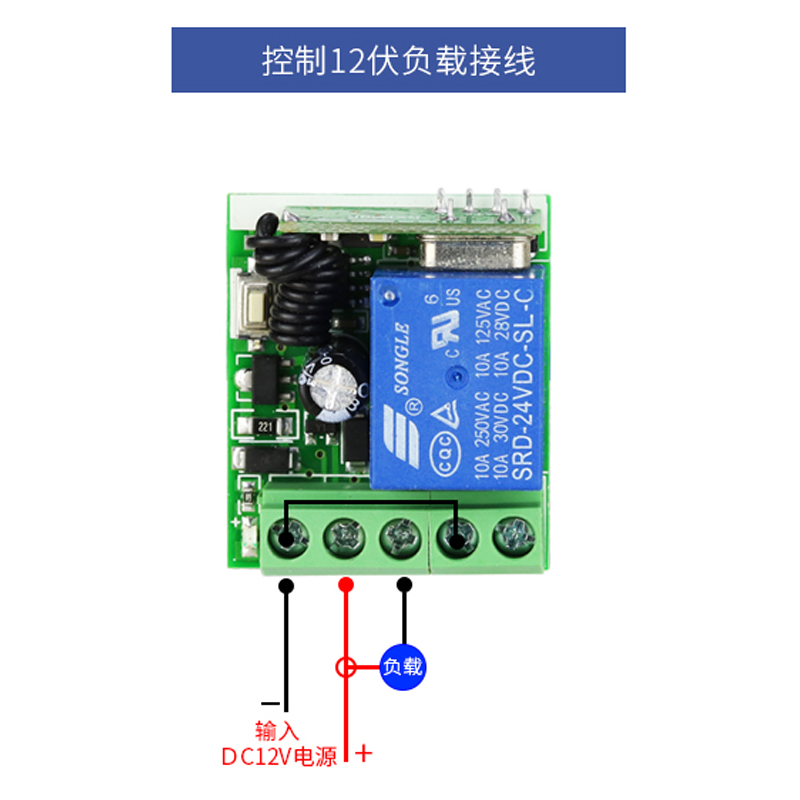

产品尺寸:42*38*26mm外壳接线图
点动/自锁/互锁/延时配对方法
点动学习:按1次控制板学习按钮,此时LED指示灯闪烁1次并熄灭,然后按下需要对码
的遥控器按键,控制板LED指示灯连续闪烁数次,表示对码成功。
自锁学习:按2次控制板学习按钮,此时LED指示灯闪烁2次并熄灭,然后按下需要对码
的遥控器按键,控制板LED指示灯连续闪烁数次,表示对码成功
互锁学习:按3次控制板学习按钮,此时LED指示灯闪烁3次并熄灭,然后按下需要对码
的遥控器A按键和B按键,控制板LED指示灯连续闪烁数次,表示对码成功。
延时5秒:按4次控制板学习按钮,此时LED指示灯闪烁4次并熄灭,然后按下需要对码
的遥控器A按键,控制板LED指示灯连续闪烁数次,表示对码成功。
延时10秒:
按5次控制板学习按钮,此时LED指示灯闪烁5次并熄灭,然后按下需要对码的遥控器A按键,控制板LED指示灯连续闪烁数次,表示对码成功。
延时15秒:
按6次控制板学习按钮,此时LED指示灯闪烁6次并熄灭,然后按下需要对码的遥控器A按键,控制板LED指示灯连续闪烁数次,表示对码成功。
清码方法一直按住学习按键大概8秒,指示灯闪烁数次后熄灭,表示清码成功。
