不带编码射频无线发射模块 AK-T241208

工作频率：433.92 MHz/315MHZ
输入电源：DC3-12V
调制方式：ASK
编码格式：EV1527
产品尺寸：16x10.5x9mm（不包含天线的尺寸）
产品重量：1.2g（含天线）
销售模式：千款标准品直供、全系列产品可定制
工厂实力：3天出样、7天出大货、2年产品质保，终身免费技术支

产品详情

不带编码3-12V宽电压发射模块（AK-T241202）采用品牌发射芯片，调制方式为ASK调制。具有超低功耗，传输速率高等特点，并且在数据传输上具有超高稳定性。芯片的高度集成使其简化了系统设计所需的外围物料，体积更小，用户只需要外加简单的数据解码电路，即可轻易实现无线产品的开发，更大程度上提高的产品性能与加强了产品竞争力度。

产品应用范围：

（1）汽车遥控门开关（RKE）；

（2）遥控开门设备；

（3）无线安防报警器；

（4）无线门铃；

（5）无线控制器；

（6）远距离无线数据传输；

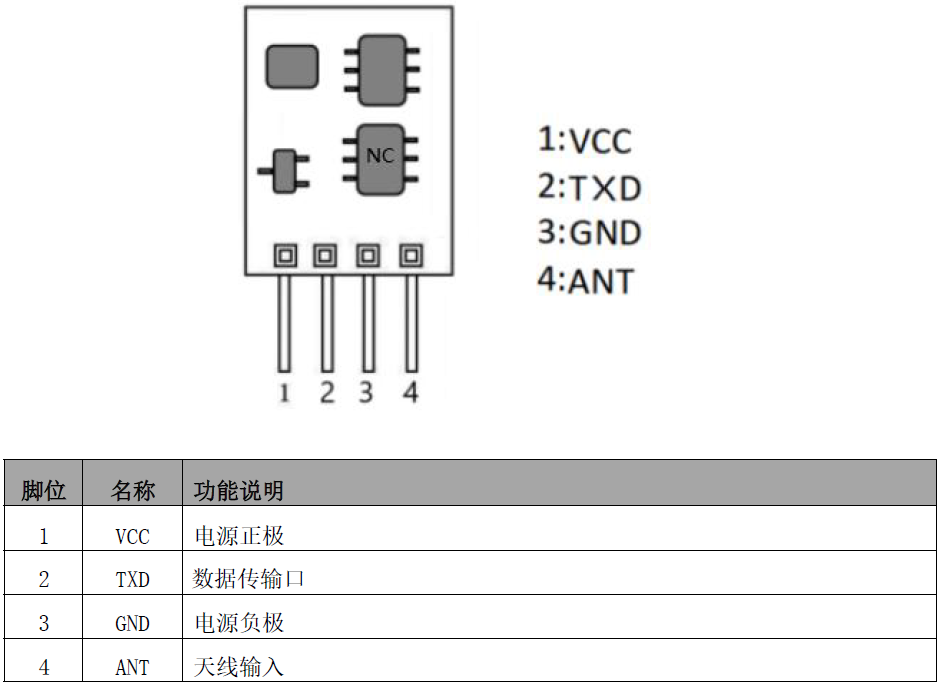

3. 产品脚位说明及尺寸标注

由于生产加工差别PCB 尺寸允许有偏差。

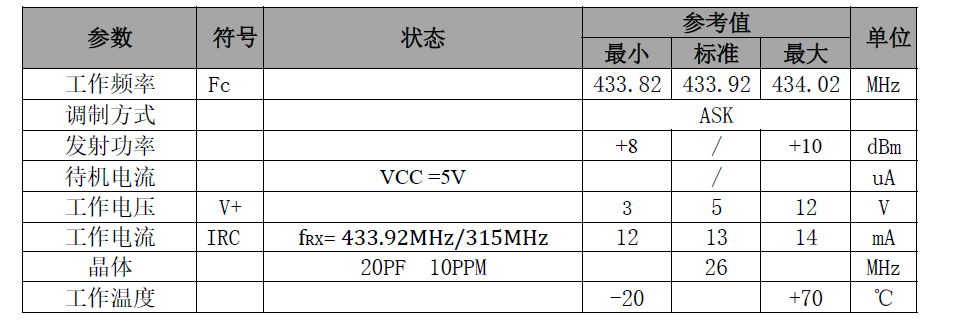

4. 电气参数

注：电源5V 温度25℃条件下测试。

6. 工作说明

模块发射由TXD输入信号控制器，TXD接单片机信号输出断。

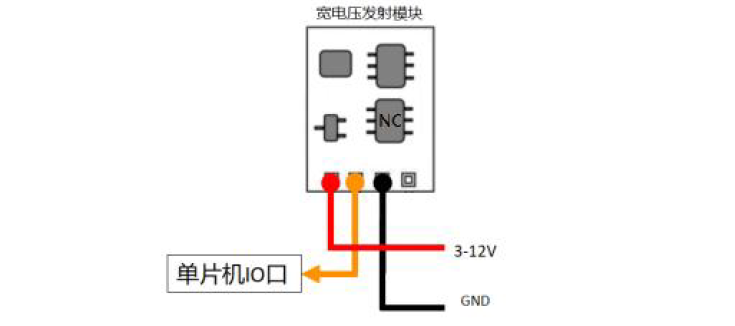

7. 接线示意图

8. 注意事项

（1）输入电压不能超过输入电源电压范围。

（2）输入电源正负极请勿反接。

（3）在无线干扰比较大的环境下，接收距离可能会降低。

（4）无线模块应避免在超过规定的高温潮湿，扬尘，低温等极端环境下使用。
