220V~380伏点击正反转遥控开关水泵无线大功率遥控器抽水泵电源智能控制器开关资料卡

220V~380伏点击正反转遥控开关水泵无线大功率遥控器抽水泵电源智能控制器开关

1、安全;采用灌封电源模组,不会受外界人为误操作影响2、适用范围广,家用、工业用均可;宽电压设计180-420伏极限范围都可使用;3、预设功能多;手动、遥控、限位接口、状态指示灯、工作模式切换拨码开关、蜂鸣器提示均有预留;极大的方便用户不同应用需求4、安装方便;专用模具,安装无需拆外壳;接线后可直接固定于标准配电箱卡口。5、控制灵敏响应速度快;采用高灵敏度接收模组+万向拉杆天线,让信号接收更稳定
  • 控制器参数:

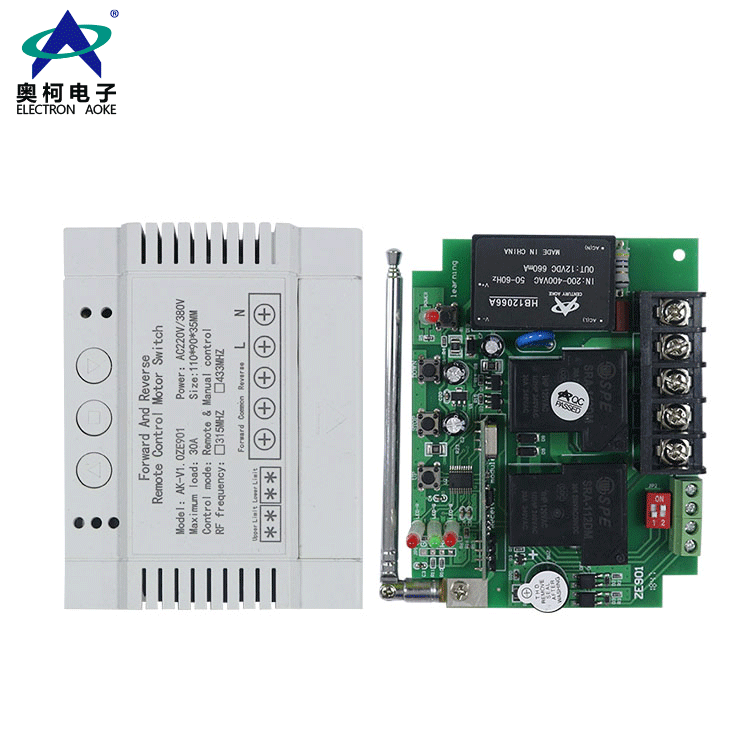

    产品名称:220/380V电机正反转控制器AK-V1.0ZE901
    型       号:  AK-V1.0ZE901
    产品规格:外壳:110mm*92mm*36mm
    工作频率:315/433MHZ(其他频率支持定做)
    遥控距离:1000m(根据所配套的发射有所不同)
    对码方式:学习型
    工作电压:AC220/380V
    安装方式:接线柱
    工作模式:点动、自锁、互锁

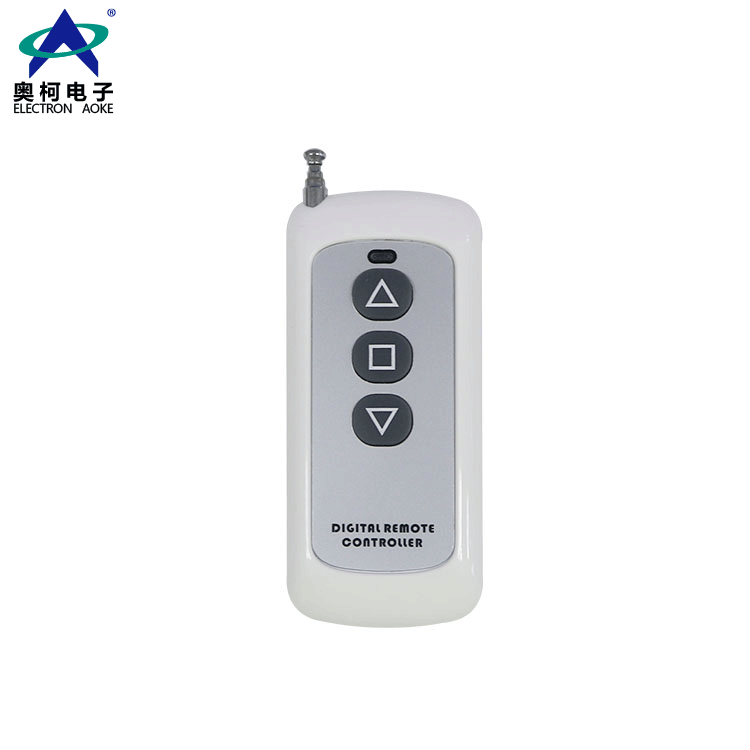

    遥控器参数:
    产品名称:AK-1000-3F超薄贴纸1000米3键带天线遥控器
    型      号:AK-1000-3F
    产品规格:91*39.5*15mm
    工作频率:315/433MHZ(无说明默认发315MHZ,其他频率303、310、350、370、390、410、418、430也可支持定做)
    工作电压:12V
    工作电流:≤25mA
    芯片类型:固定码(2260、2262等)学习码(1527/2240等)
    振荡电阻:按客户要求
    遥控距离:1000m(空旷环境下,接收装置灵敏度为-100dbm)
    调制方式:ASK调幅
    匹配方式:学习

    接线图:

    1.控制220V电机接线示意图(电机正反转通过正反限位控制)

    2.控制380V电机接线示意图

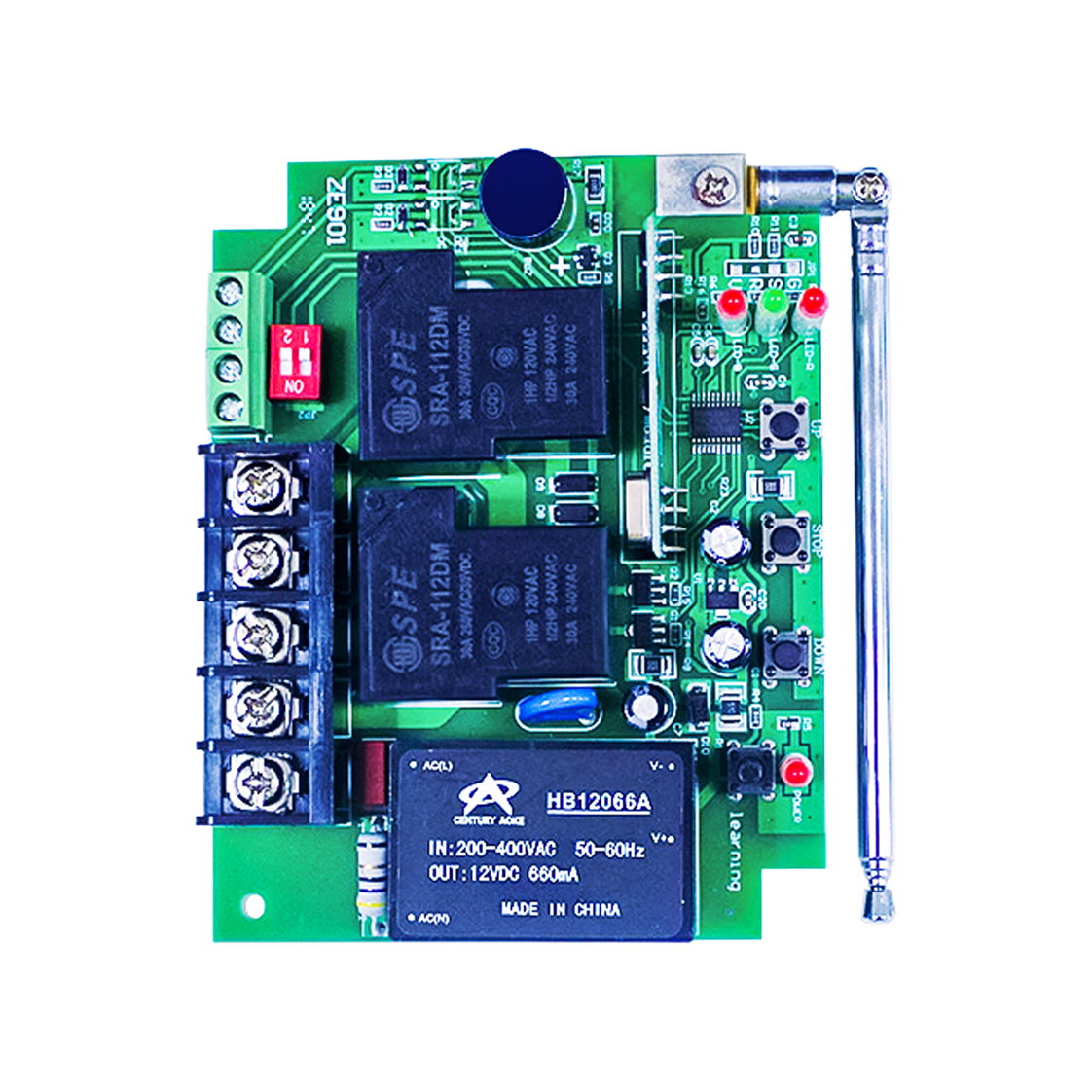

    产品特点:
    1、采用40A大功率继电器
    2、带限位功能/手动限位功能
    3、手动按钮,联动控制
    4、正反转切换带保护功能
    5、超外差高灵敏度接收模块
    6、布局规整,思路清晰
    7、局部开槽处理,散热性好,性能更加稳定
    8、用户可自行修改点动、自锁、互锁等三种工作方式。
    接通电源后,指示灯亮起,按一次学习按钮,紧接着按遥控器的一个按钮,听
    到蜂鸣器嘀三声后,学习成功一个遥控器按键;再次按两次学习按钮,紧接着按遥
    控器另一个按钮,听到蜂鸣器嘀三声后,学习第二个按键成功。

    清码方法:
    接通电源后,按住学习按钮不放,指示灯亮起,8秒后听到蜂鸣器嘀三下,清码成功。
    温馨提示:当拨码开关1,2都处于ON状态时,此时为点动模式;当只有拨码开关
    1处于ON状态时,为自锁模式;当只有拨码开关2处于ON状态时,为互锁模式;
    当1,2都处于关闭状态时,为点动模式。
    点动工作模式时:即与遥控器上同一按键学习对码,按下按键则为开,放开按键则为关;
    自锁工作模式时:即与遥控器上同一按键学习对码,同一按键按一下开,再按一下则关;
    互锁工作模式时:即与遥控器上两个不同的按键对码学习,按一个键开,按另一个键则关;
    注:本控制器可学习固定码(PT2262、SC2260芯片等)/学习码(EV1527、HS2240等)20个不同编码、
    任意按键的遥控器,超出则会依次清除最早学习的

    注意事项:
    1、请勿带电操作,应关闭电源进行操作,检测确定无误后通电使用。
    2、当遥控器电压不足时请及时跟换电池(遥控器电池电压不足时,一般遥控距离变近)。
    3、使用无线电子产品时应注意避开金属面罩,大型电子设备,电磁场等有很强的干扰源,避免遥控器与接收距离短或者无法正常工作。
    4、切勿非正常使用此电子产品。非正常使用会降低产品性能与寿命,严重时会损坏产品也会给您的安全带来隐患。
