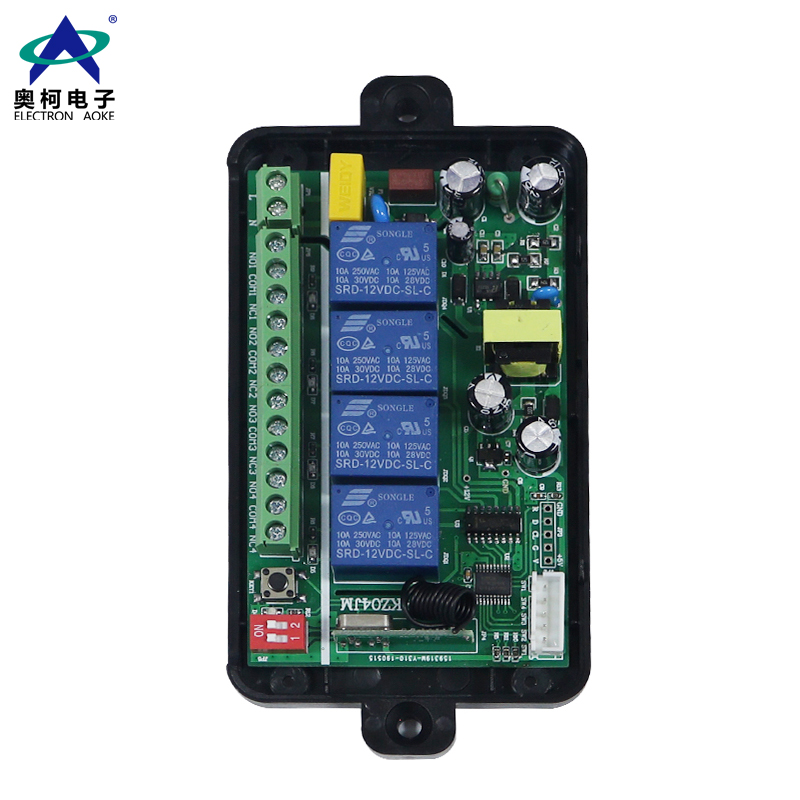

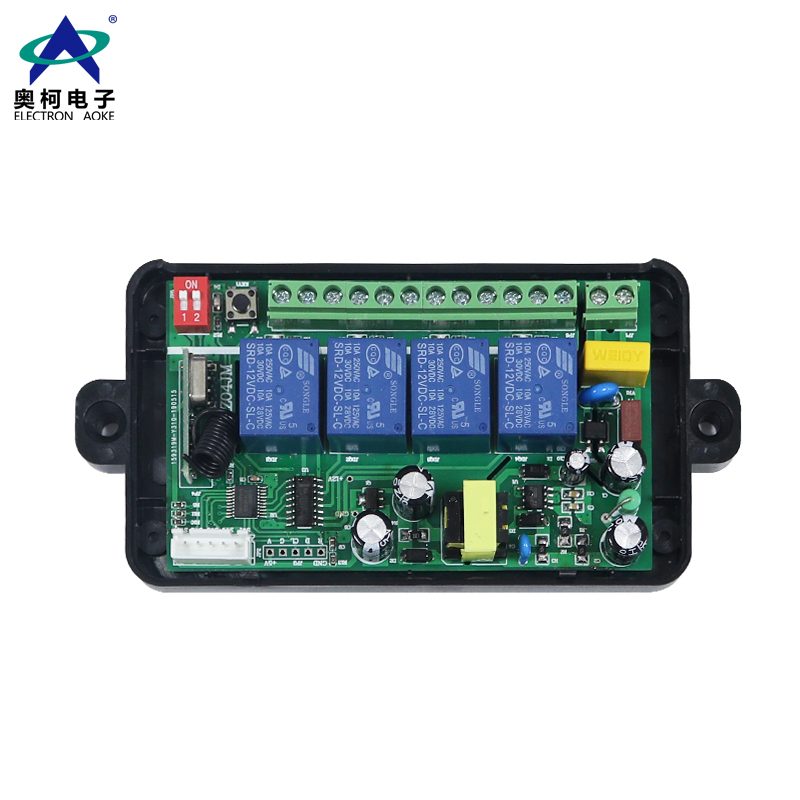

长条四路RF+手动一体化控制器 AK-KZ04JM

控制器型号:AK-KZ04JM
工作电压:AC85~220V
待机电流:<10mA
工作频率:315/433MHz
接收灵敏度:-105dBm
尺寸重量:97*58*17mm/46g
可适配遥控器数量:多发多收
内置配件:开关电源
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
  • 一:产品概述

    4个继电器,可使要控制的设备达到电机的正、反转,或开关的通、断转换以及各种特殊控制程序的要求。该产品具有性能稳定、体积小、接收灵敏度高等特点。主要用于电动门、窗、起吊设备、升降器及安防行业等领域,与遥控器配套使用可组成一套完整的无线智能型遥控系统,用途十分广泛,特别适用于进口有线门、窗控制系统和防盗报警实现有线改无线的系统转接。



    二:技术参数

    产品名称:220长条四路RF+手动一体化

    产品型号:AK-KZ04JM

    工作电压:85VAC-256VAC

    输出电流:开关信号输出

    产品频率:315MHZ/433MHZ(其他频率可定做)

    工作温度:-40~+85°C

    接收灵敏度:-110db

    最大负载:10A

    工作方式:点动、自锁、互锁

    产品尺寸:111*65*25mm(含壳) 线路板97*58*17mm

    应用领域:主要用于电动门、窗、起吊设备、升降器及安防行业等领域



    三:操作方法

    1)清码:长按学习按键5-8秒,LED快闪四次表示清码成功。

    2)学习方法:按学习按键再按遥控器任意一个键慢闪4次表示学习成功。



    四:功能解析

    1)点动功能:不用拨动拨码开关

    2)自锁模式:拨码开关1拨到ON为自锁

    3)互锁模式:拨码开关2拨到ON为互锁

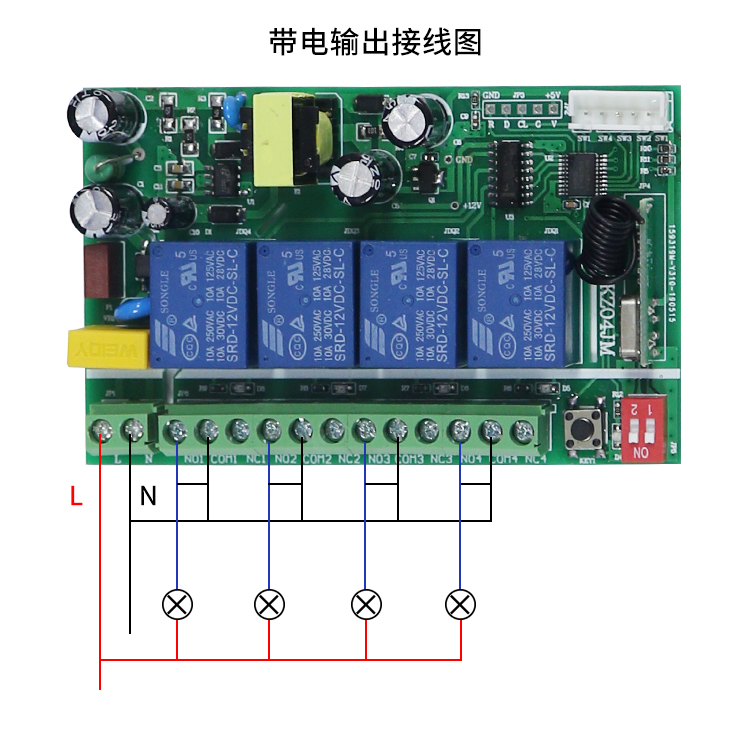

    五:接线图
