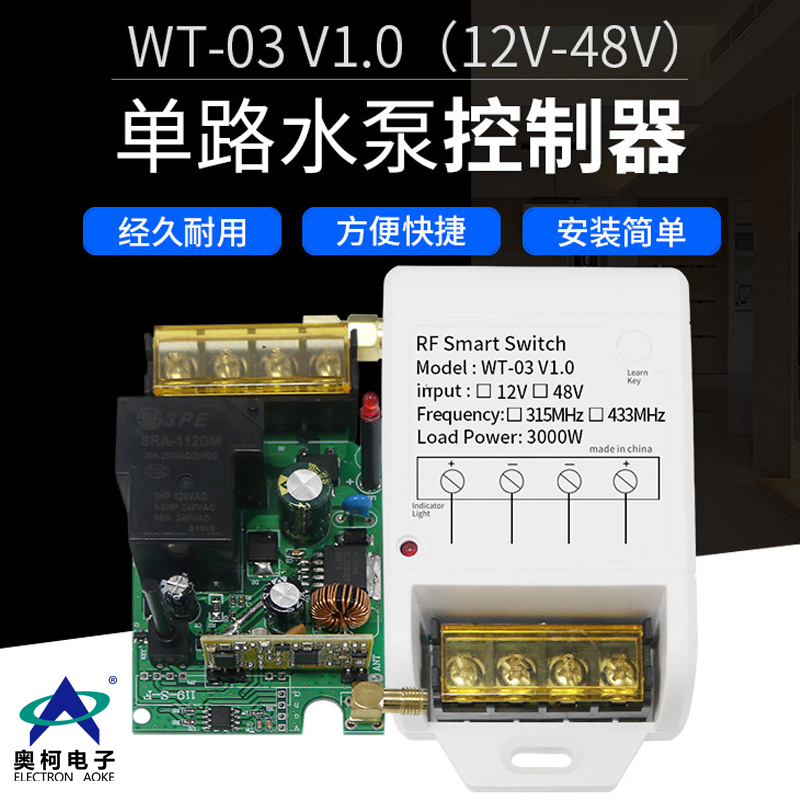

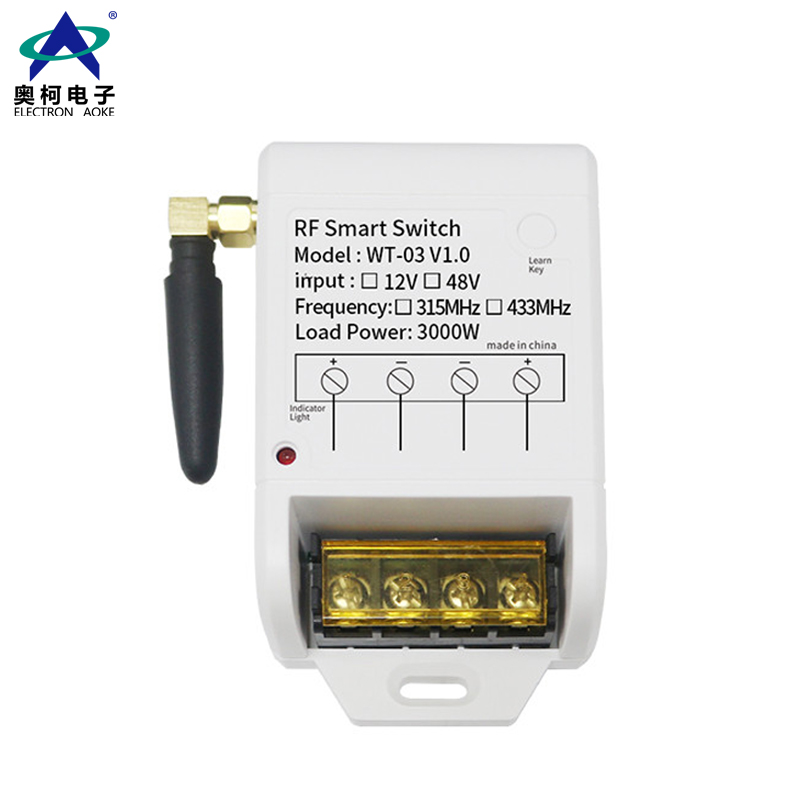

多功能水泵单路控制器 AK-WT-03

控制器型号:AK-WT-03
额定电压:DC24V
待机电流:8mA
工作频率:315/433MHz
接收灵敏度:-105dbm
尺寸重量:83*50*30mm/74.20g
可适配遥控器数量:多发多收
内置配件:开关电源
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
  • 产品参数

    型      号:AK-WT-03

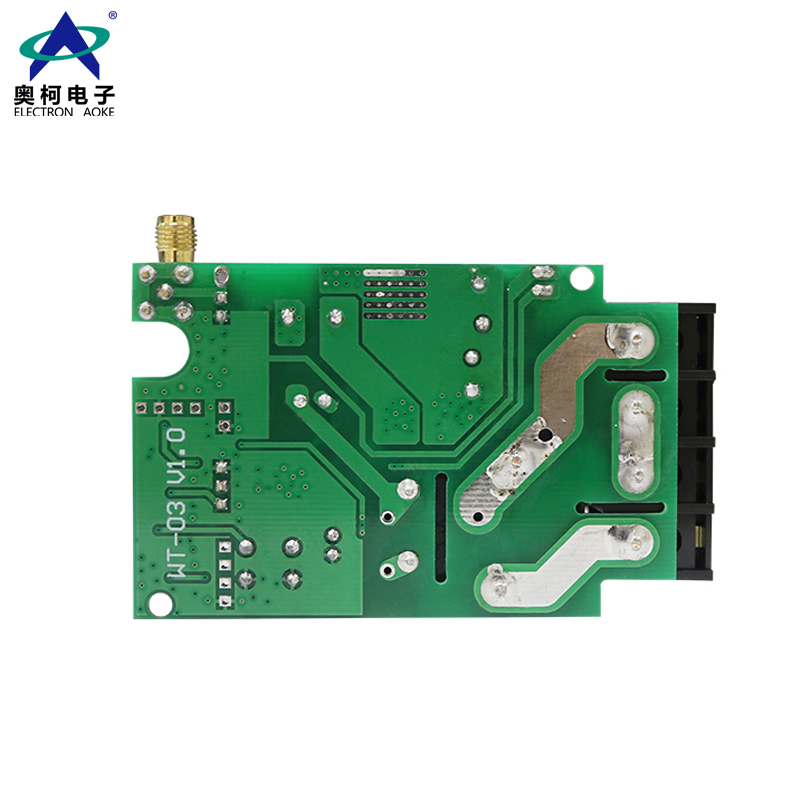

    产品规格:线路板:83*50*30mm  外壳:110*55*35mm
    产品频率:315/433MHz 其他频率支持定做
    最大负载:1200W
    负载功率:3000W
    工作电压:DC 12~48V
    工作模式:互锁(默认)
    遥控距离:2000M 空旷环境下
    产品重量:  100.6g
    应用领域:水泵、电机、大功率灯具等





    接线图







    操作说明

    学习功能

    点动模式:
    按1次控制板对码按键,LED指示灯伴随闪烁1次,等LED指示灯点
    亮后按下需要对码的遥控器按键,控制板LED指示灯连续闪烁3次对码成功。

    自锁模式:
    连续按2次控制板对码按键,LED指示灯伴随闪烁2次,等LED指示灯点亮后
    按下需要对码的遥控器按键,控制板LED指示灯连续闪烁3次对码成功。

    互锁模式:
    连续按3次控制板对码按键,LED指示灯伴随闪烁3次,等LED指示灯点亮后
    按下需要对码的遥控器按键,控制板LED指示灯连续闪烁3次对码成功。

    延时模式:
    连续按4次(5次,6次,7次)控制板对码按键,分别对应延时5S ( 10S,15S,
    20S),LED指示灯伴随闪烁4次(5次,6次,7次),等LED指示灯点亮后按下需要对码的遥控器按键,控制板LED指示灯连续闪烁3次对码成功。





    清码操作
    长按住控制板学习键指示灯点亮,等待6秒指示灯熄灭松手按住学习键,表示清码成功.
