220/380v无线遥控开关电机正反转遥控手动两用二路无线调速控制器 AK-V1.0ZE901

销售模式千款标准品直供、全产品可定制

关注:0
收藏

厂家服务:1天出样、最快7天出大货、2年产

                          品质保, 终身免费技术支持

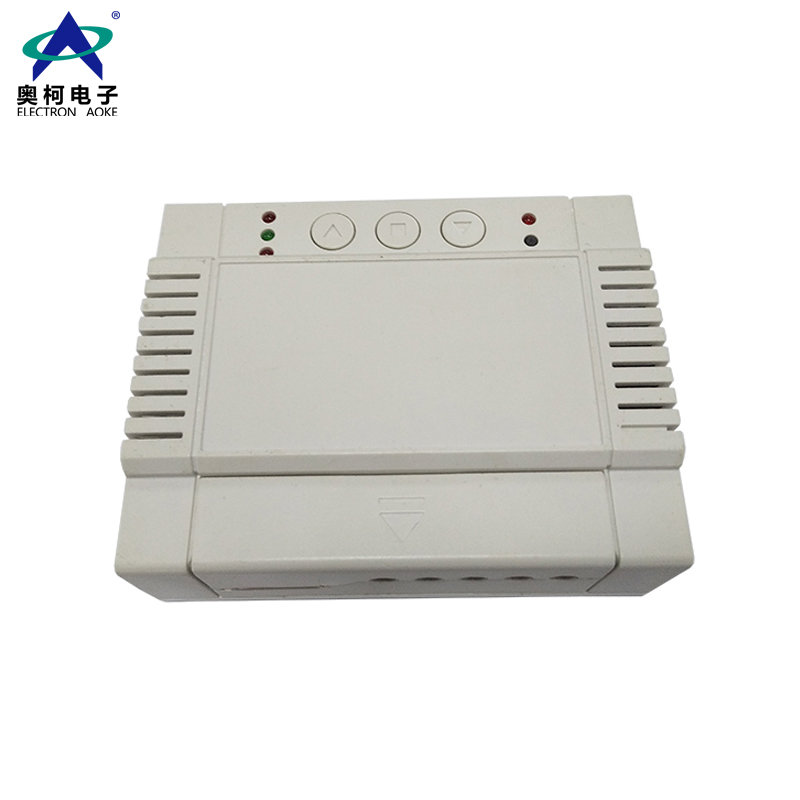

  • 水泵电机两路控制器是我司新开发的一款新型控制器,其芯片采用意法半导体

    公司的STM8芯片,严格的保证了品质的可靠性,采用40A的继电器,大大提高了

    可带负载的能力,信号接收采用真正超外差RXB6模块,灵敏度-111dbm,灵敏

    度以及抗干扰能力远超市面上超再生以及普通超外差模块,遥控距离更远,更稳

    定。本产品选用象牙白颜色作为外壳,给人一种亲切的朴实感,外壳质坚耐磨,

    采用AC电压输入,应用于正反转电机,马达电路控制等,如大鹏卷帘机,各种升

    降设备,起吊设备,工业信号控制等。



    产品型号:AK-V1.0ZE901


    产品名称:    220/380V电机正反转控制器


    产品规格:    外壳:110mm*92mm*36mm


    工作频率:    315/433MHZ(其他频率支持定做)


    遥控距离:    50~100m以上(根据所配套的发射有所不同)


    对码方式:    学习型


    工作电压:    AC220/380V


    安装方式:    接线柱


    工作模式:    点动、自锁、互锁


    产品特点:
    1、采用40A大功率继电器



    2、带限位功能/手动限位功能



    3、手动按钮,联动控制



    4、正反转切换带保护功能


    5、超外差高灵敏度接收模块



    6、布局规整,思路清晰



    7、局部开槽处理,散热性好,性能更加稳定



    8、用户可自行修改点动、自锁、互锁等三种工作方式。

    1.控制220V电机接线示意图(电机正反转通过正反限位控制)

    2.控制380V电机接线示意图







    接通电源后,指示灯亮起,按一次学习按钮,紧接着按遥控器的一个按钮,听到蜂

    鸣器嘀三声后,学习成功一个遥控器按键;再次按两次学习按钮,紧接着按遥控器

    另一个按钮,听到蜂鸣器嘀三声后,学习第二个按键成功。

    清码方法:

       接通电源后,按住学习按钮不放,指示灯亮起,8秒后听到蜂鸣器嘀三下,清码

    成功。

    温馨提示:当拨码开关1,2都处于ON状态时,此时为点动模式;当只有拨码开关

    1处于ON状态时,为自锁模式;当只有拨码开关2处于ON状态时,为互锁模式;

    当1,2都处于关闭状态时,为点动模式。

    点动工作模式时:即与遥控器上同一按键学习对码,按下按键则为开,放开按键

    则为关;



    自锁工作模式时:即与遥控器上同一按键学习对码,同一按键按一下开,再按一

    下则关;



    互锁工作模式时:即与遥控器上两个不同的按键对码学习,按一个键开,按另一

    个键则关;



    注:本控制器可学习固定码(PT2262、SC2260芯片等)/学习码(EV1527、HS2240等)20个不同编码、任意按键的遥控器,超出则会依次清除最早学习的
