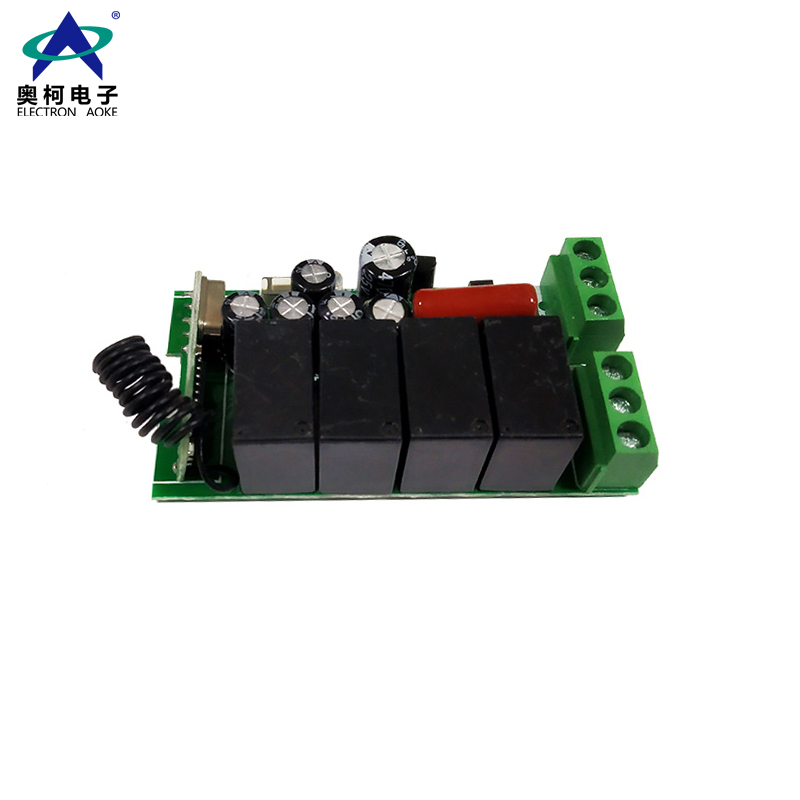

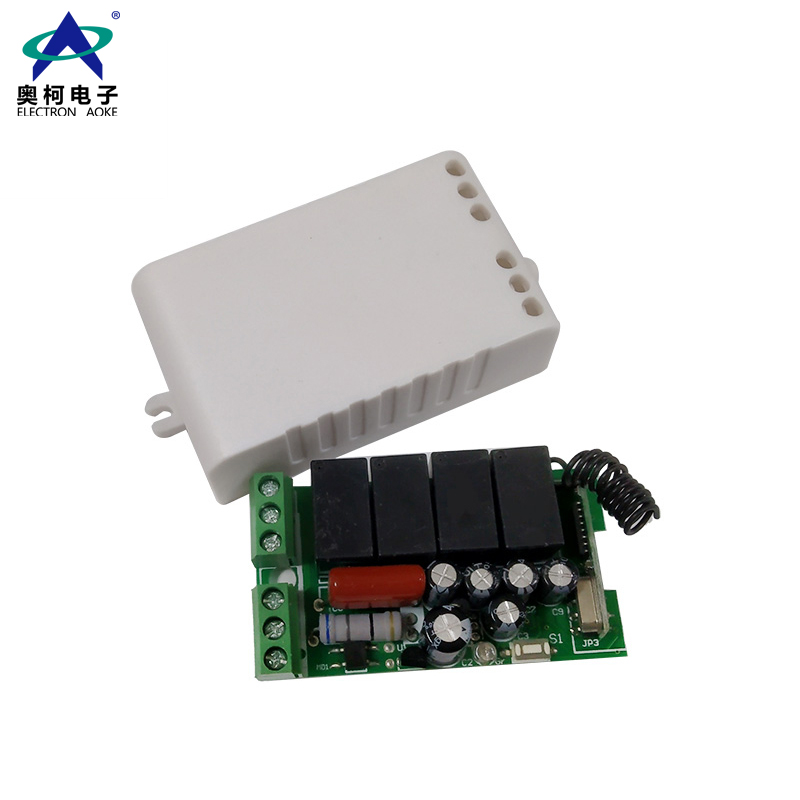

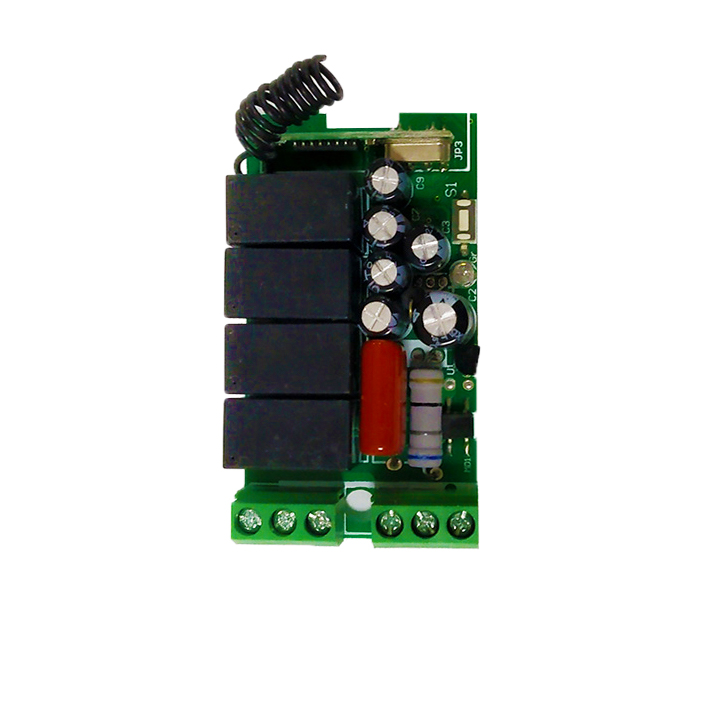

220伏四路小体积学习型遥控开关 AK-RK04SX-220

控制器型号:AK-RK04SX-220
工作电压:AC180-250V
静态电流:4.3mA
控制距离:10米
工作频率:315/433MHz
接收灵敏度:-105dBm
尺寸重量:65*35*16mm/35g
可适配遥控器数量:多发多收
内置配件:开关电源
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
  • 220伏四路小体积遥控开关

    应用范围

    主要应用于灯具、智能家居改装、LED控制及安防行业等领域。该无线接收控制器,具

    高保密性,性能稳定,体积小巧安装使用方便等特点。

    技术参数

    型       号:AK-RK04SX-220

    工作温度:-20C°~+70C°

    工作电压:AC180-250V

    工作频率:315MHZ、433.92MHZ

    静态电流:8.5mA

    负载功率:每路小于500W

    接收灵敏度:-105dBM

    工作方式:点动 自锁 互锁 两路电动两路自锁

    输出信号:可输出四路AC220V电压信号

    编码方式:学习码

    调制方式:ASK/OOK


    操作说明

    点动模式:(按下遥控器对应的继电器吸合,放开遥控器继电器断开。)

    点动学习方法:按下学习键1秒,指示灯亮表示进入学习状态;按遥控器B键(数据位0010),指示灯闪烁三次后熄灭,表示学习成功。

    自锁模式:(按一下遥控器按键对应的继电器吸合,再按一下同一个按键对应的继电器断开,四路独立控制,互不影响。)

    自锁学习方法:按下学习键1秒,指示灯亮表示进入学习状态;按遥控器D键(数据位1000),指示灯闪烁三次后熄灭,表示学习成功。

    互锁模式:(按遥控器A键,A路继电器吸合;按遥控器B键则A路断开,同时B路吸合,以此循环工作,每次只有一路处于吸合状态。)

    按下学习键1秒,指示灯亮表示进入学习状态;按遥控器C键(数据位0100),指示灯闪烁三次后熄灭,表示学习成功。

    两路点动两路自锁模式:

    按下学习键1秒,指示灯亮表示进入学习状态;按遥控器A键(数据位0001),指示灯闪烁三次后熄灭,表示学习成功。

    清码功能:连续按住控制板对码按键5秒,指示灯由亮到灭则清码完成。清除所有之前学习过的遥控器。

    注意事项:

    1、请勿带电操作,应关闭电源进行接线操作,检测确定无误后通电使用。

    2、当遥控器电压不足时请及时跟换电池(遥控器电池电压不足时,一般遥控距离变近)。

    3、使用无线电子产品时应注意避开金属外壳,大型电子设备,电磁场等有很强的干扰源,避免遥控器与接收距离短或者无法正常工作。

    4、切勿非正常使用此电子产品。非正常使用会降低产品性能与寿命,严重时会损坏产品也会给您的安全带来隐患。

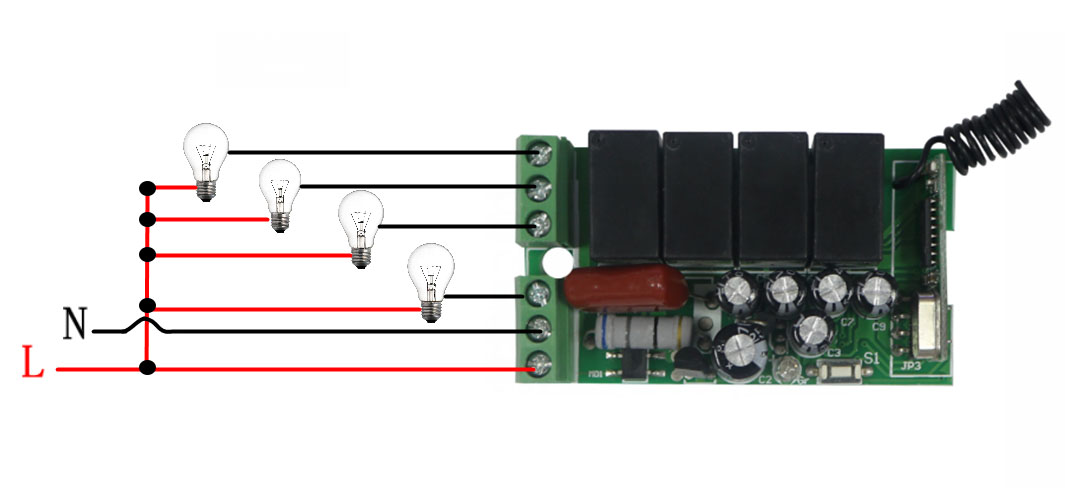

    接线图:
