奥柯首页    ▶无线控制器    交流工控十二路无线控制器 AK-12S-220
AK-12S-220
12S
AK-12S-220-5

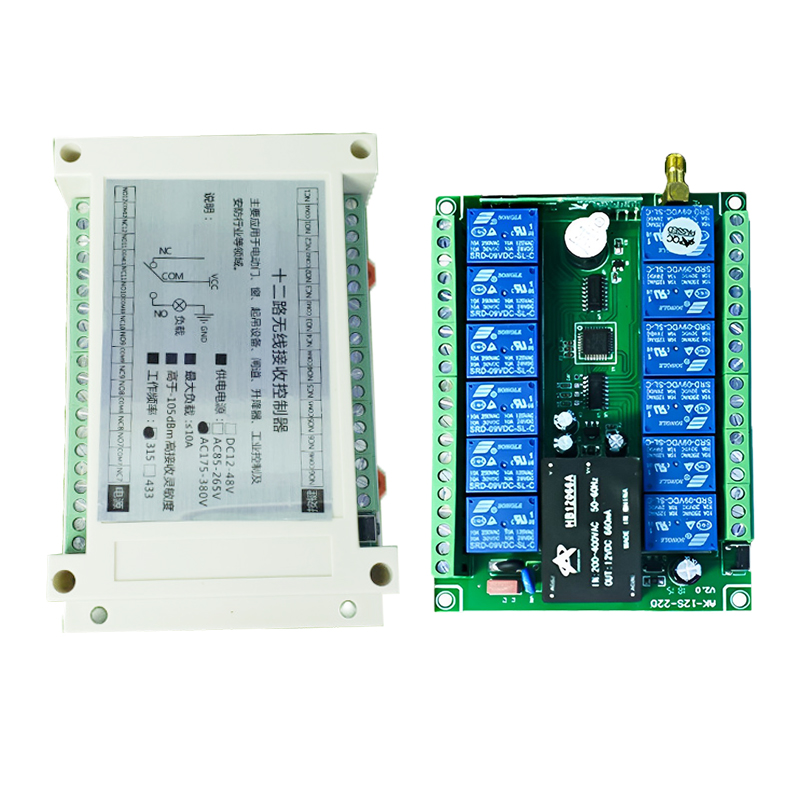

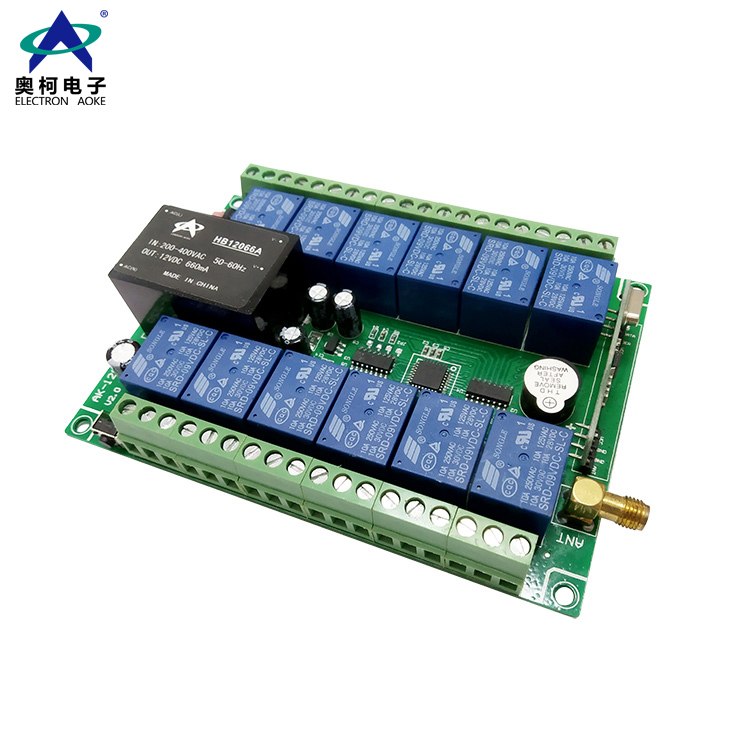

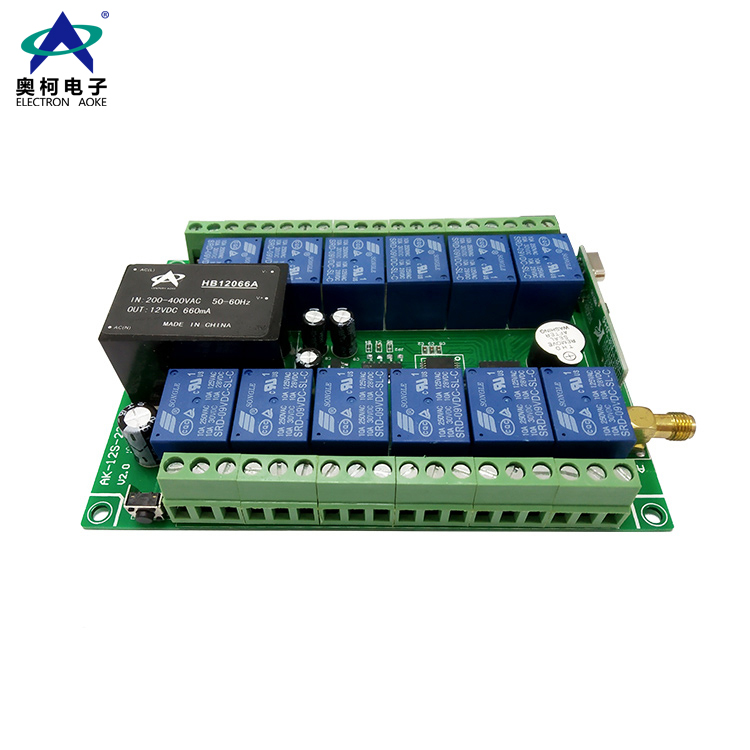

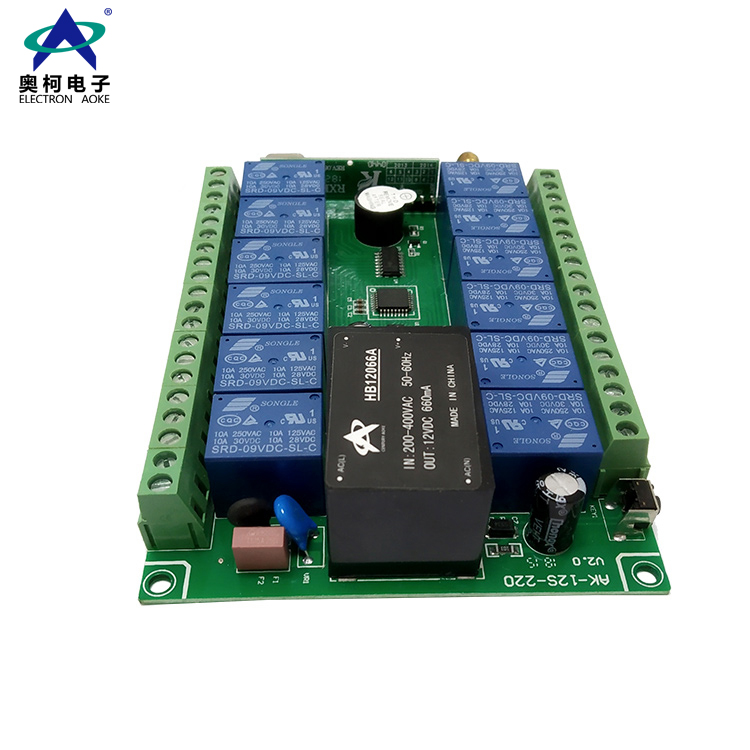

交流工控十二路无线控制器 AK-12S-220

控制器型号:AK-12S-220
额定电压:AC220V—380V
工作电流:25mA
工作频率:868MHz
接收灵敏度:-119dBm
尺寸重量:145*91*40mm/292g
可适配遥控器数量:多发多收
内置配件:开关电源
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
  •

    新款学习码12路遥控开关AK-RK012S-220V2.0

    一、概述

    奥柯电子新研发生产的新款学习码12路遥控开关在老款的基础上升级,外形上采用精美工控外壳设计,款式更加高档。端子升级,遇干扰强烈时可外接吸盘天线与高灵敏度接收模块,增强信号接收能力。芯片IC升级,采用可多次反复烧录IC,可根据客户要求更改程序。另有蜂鸣器提示功能。

    无需采用传统跳线或拨码开关编码,只需将遥控器所发射的无线信号让该接收控制器接收并存贮,即可实现配套使用。

    如果学习好的遥控器在使用过程中丢失,只需将接收控制器中所存储的信息清除,所丢失的遥控器将无法对该接收控制器进行遥控,欲重新取得使用权,必须由主人再重新学习一次方可使用。其输出方式共有8种可切换。主要应用于电动门、窗、起吊设备、闸道、升降器、工业控制及安防行业等领域。

    二、主要技术指标

    1、工作电压:AC220V

    2、工作温度:-40℃ - +80℃

    3、接收灵敏度:-105dBm

    4、工作频率:315/433MHz(可选)

    5、输出电流:10A

    6、重量:0.26KG

    7、尺寸:线路板:122*87*17mm带壳 :144.8*91*40 mm



    三、输出方式

    信号点动——按遥控器1号键学习

    信号互锁——按遥控器2号键学习

    信号自锁——按遥控器3号键学习

    1-6路点动,7-12路互锁----按遥控器4键学习

    1-6路点动,7-12路自锁----按遥控器5键学习

    1-4路点动,5-12路互锁----按遥控器6键学习

    1-4路点动,5-12路自锁----按遥控器7键学习

    1-4路自锁,5-12路互锁----按遥控器8键学习



    、学习方法及步骤

    1、 按下接收器学习键——蜂鸣器响,表示进入学习状态,

    2、 按下遥控器任意键——蜂鸣器停止响动,表示已学习成功。



    、清除已存信息

    长按接收器学习按键直到蜂鸣器响声停止,表示所存信息已成功清除。



    六、接线图
