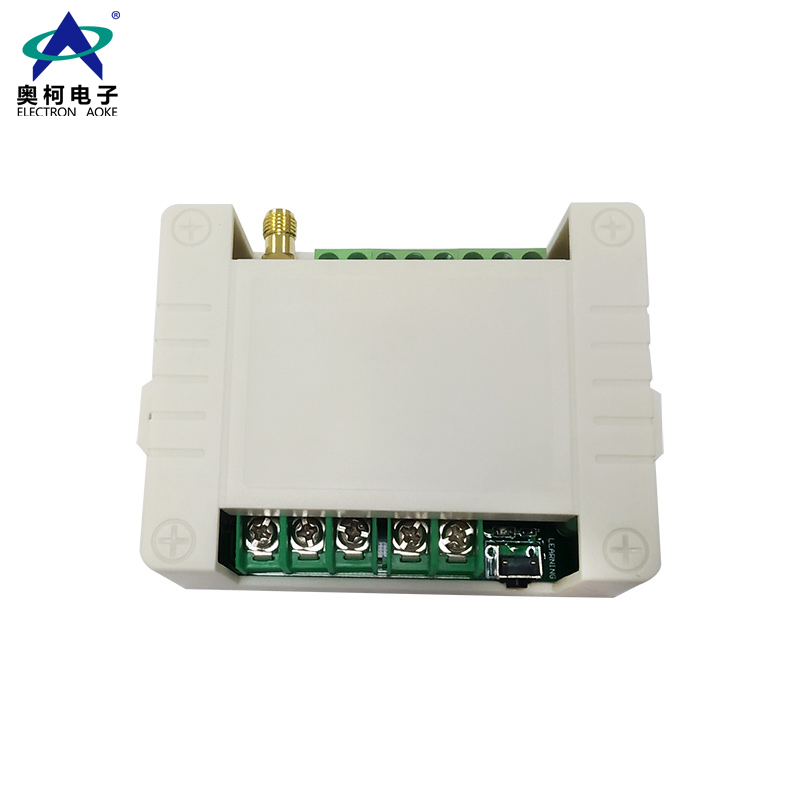

小工控两路控制器 AK-DL02F

控制器型号:AK-DL02F
工作电压:DC12-24V
工作电流:90mA
工作频率:315/433MHz
接收灵敏度:-105dBm

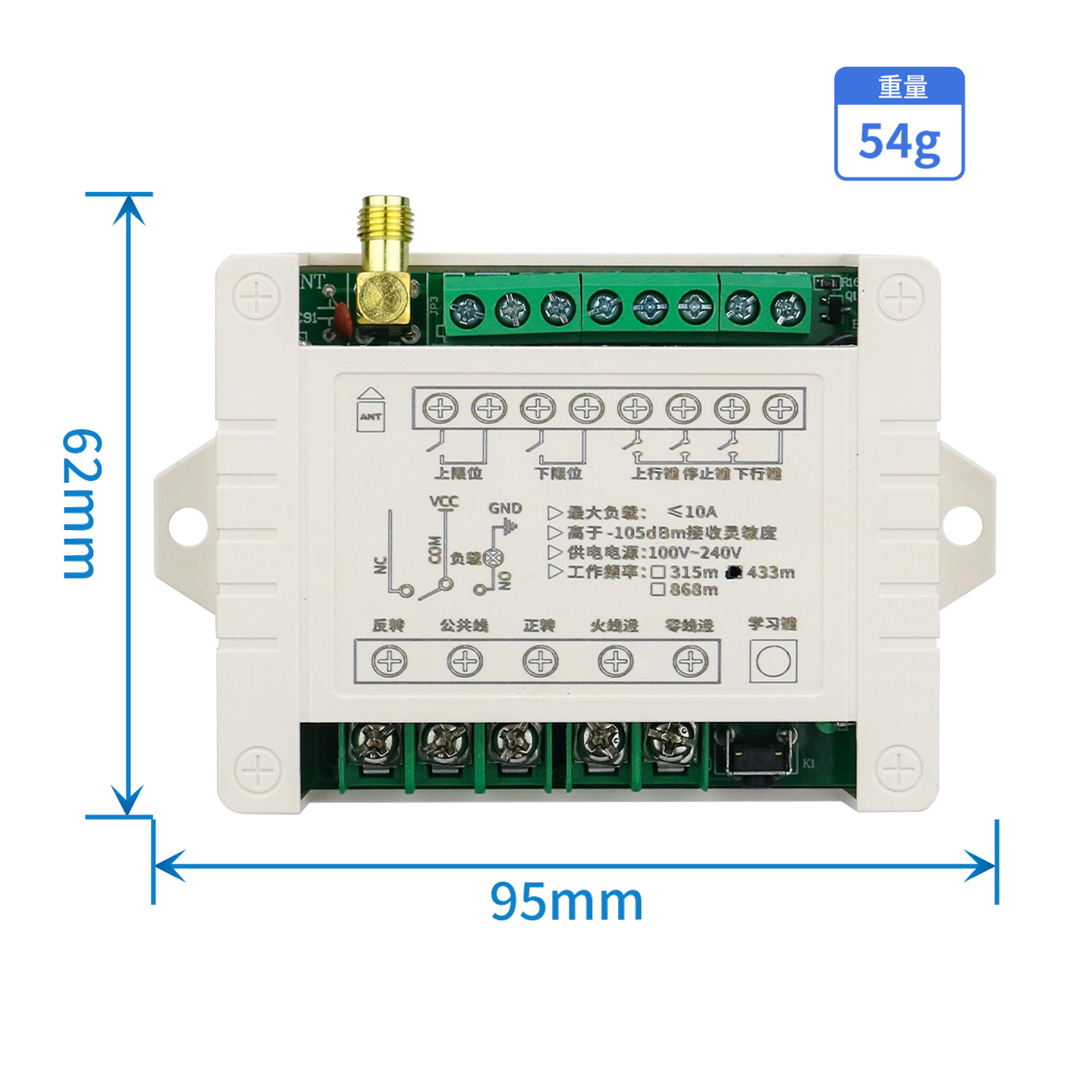

尺寸重量:95*62*28mm/54g
可适配遥控器数量:多发多收
内置配件:开关电源
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
  •

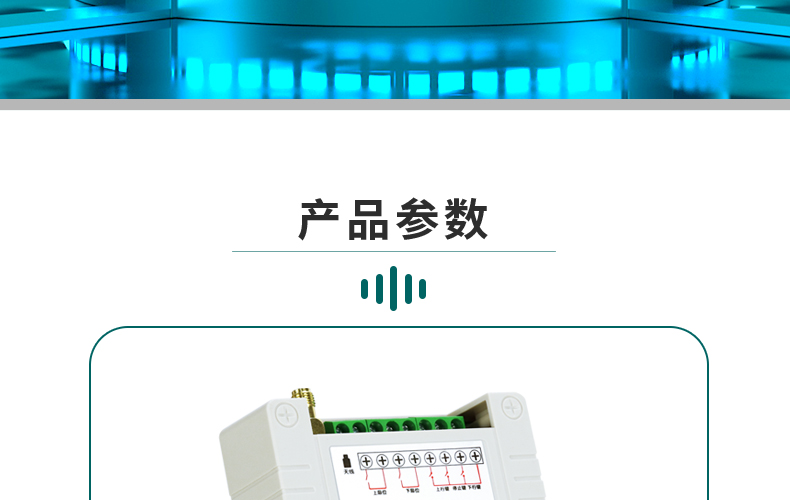

    技术参数:

    型        号:AK-DL02F

    工作电压:DC12-24V

    工作频率:315MHZ、433.92MHZ

    产品尺寸:PCB75*58*15mm  外壳95*62*29mm

    接收灵敏度:-105dBM

    工作方式:点动 自锁 互锁

    输出信号:可输出两路电流信号

    编码方式:学习码

    调制方式:ASK

    工作温度:-10°C~+70°C

    操作方法:



    学习方法:

    按下学习键1次,指示灯慢闪烁,立即按下遥控器“A”键,快闪烁6次熄灭,表示“A”键学习成功,学习“B”键按下学习键2次其闪灯方式同上(注:遥控器无学习的键值作为“互锁”模式下的停止功能    学习等待时间≥6S左右,学习成功后立即退出学习模式)  按键消抖处理



    清码模式:

    长按住学习键,学习指示灯常亮等待6S指示灯熄灭,表示清码成功



    工作模式:

    工作模式选择按键:

     【点动模式】;L-S-T三处插针无需短接则默认为点动模式。

     【互锁模式】;L-S两处插针用跳帽进行短接。

     【自锁模式】;S-T两处插针用跳帽进行短接



    1.   学习按键按下后,则清除当前所有工作状态(注:注意按键消抖处理,参照王工插座项目程序)

    2.   继电器动作时,蜂鸣器同步“嘀”一声提示

    3.   接收程序---数据比对2次(防误动作)

    4.   限位蜂鸣器“嘀、嘀”两声提示

    5.    手动与遥控操作时需“联动控制”(1.互锁模式下---手动按键UP/STOP/DOWN均有效    2.点动、、自锁模式下延时 手动按键UP/DOWN均有效 则STOP按键屏蔽  注意按键消抖处理

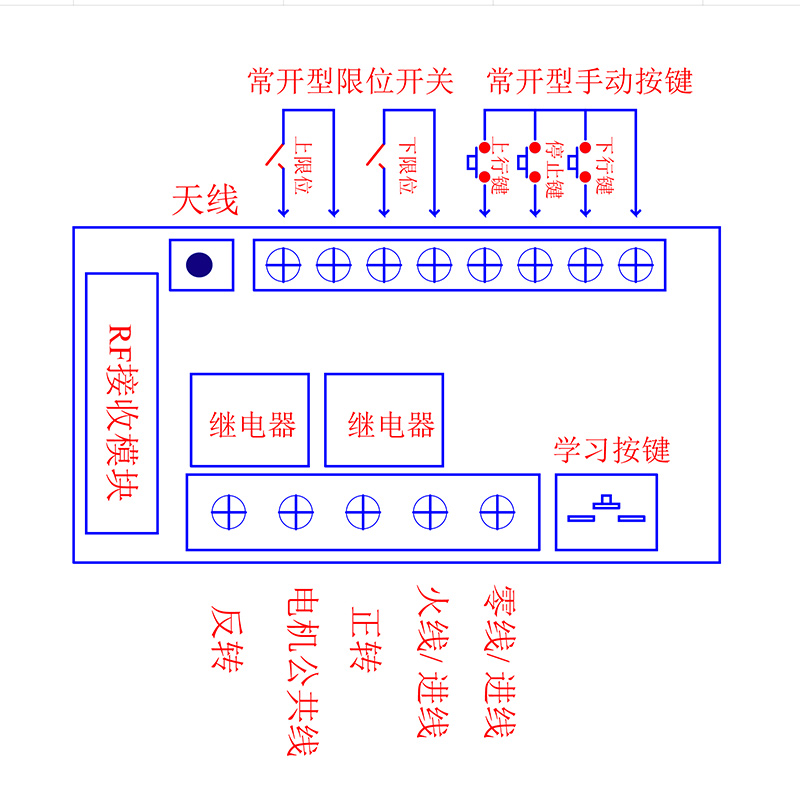

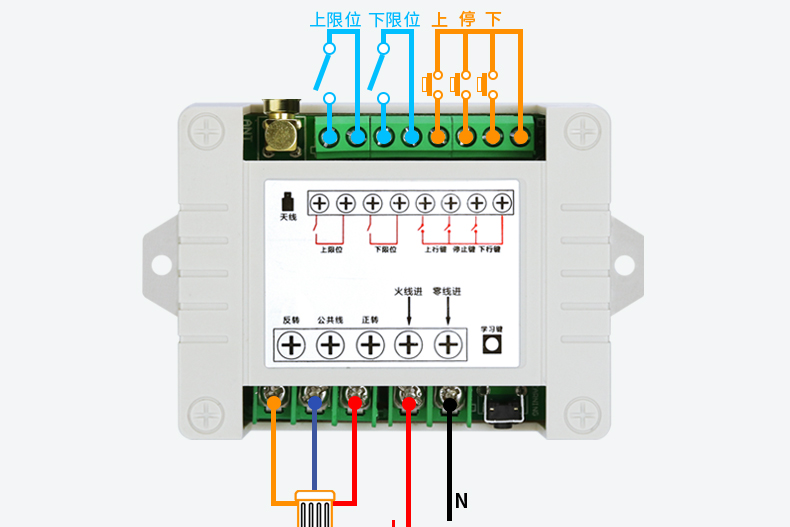

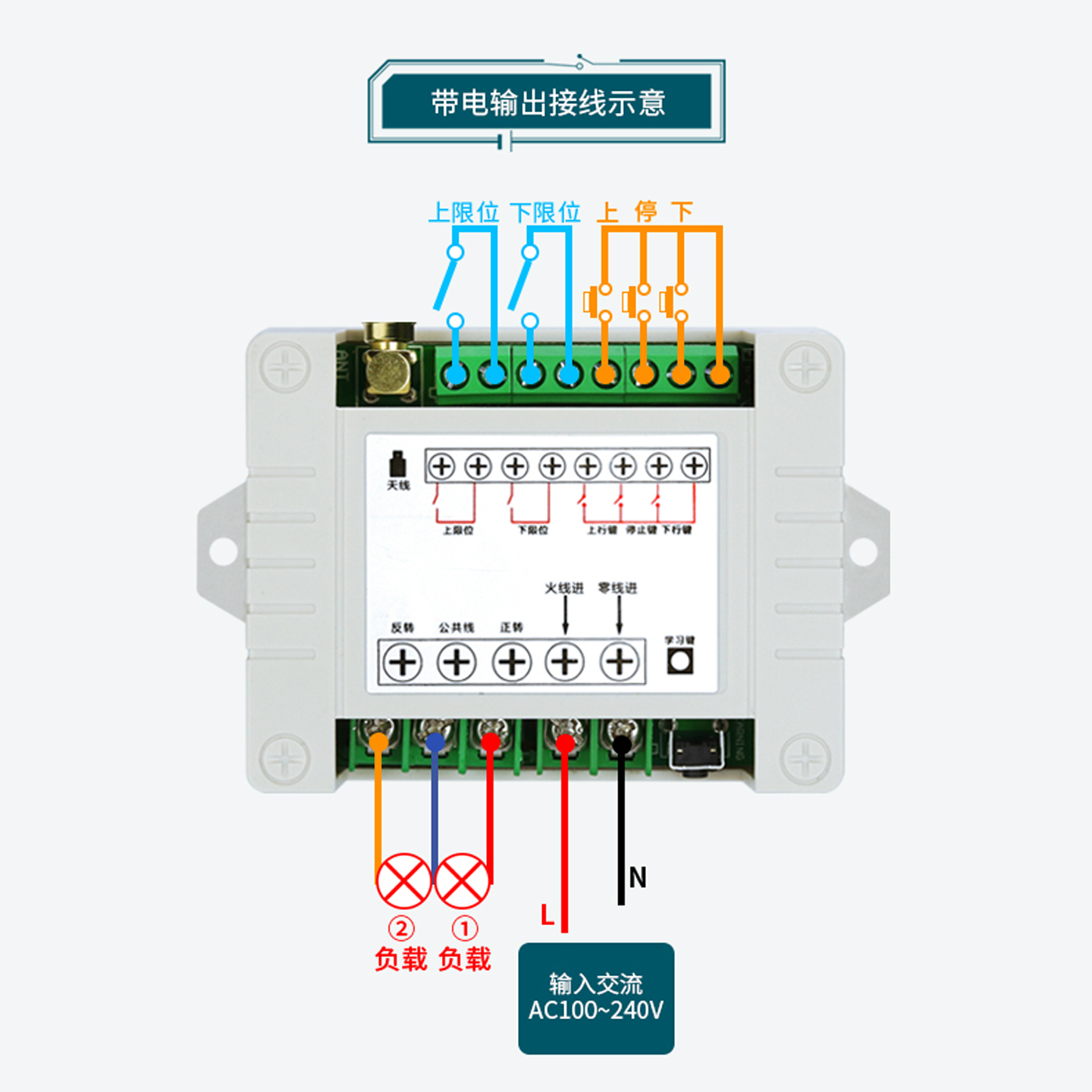

    接线端口图:
