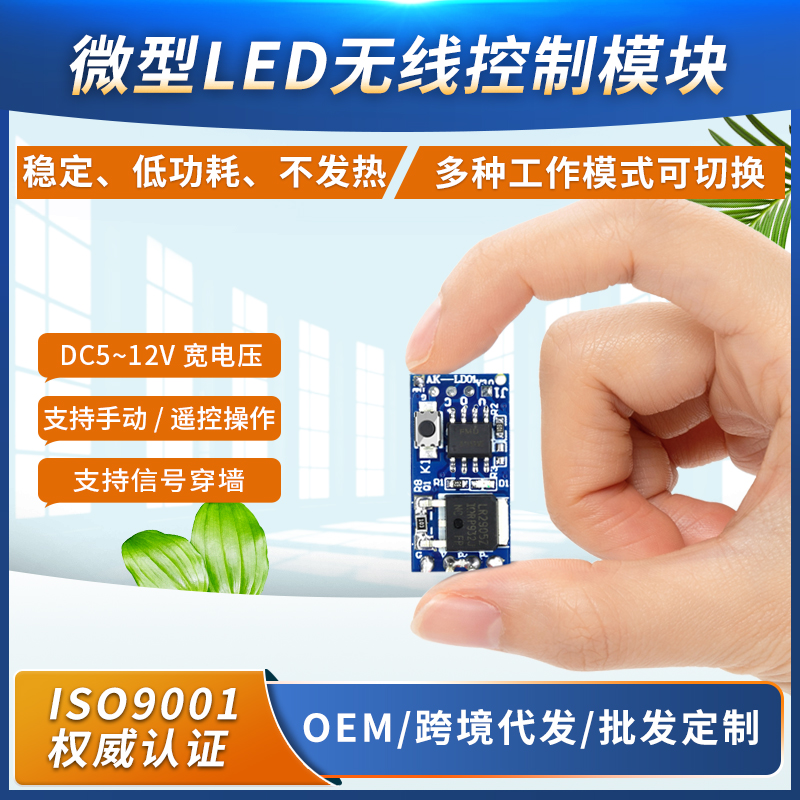

微型LED控制板 AK-LD01

1、概述

AK-LD01微型LED控制板采用品牌射频芯片，灵敏度高，功耗低，数据传输效率较高，稳定性良好。由单片机主控芯片编程，工作模式多样易切换，单键使用操作方便，对码操作简单易上手。可应用在灯光控制，智能家居等控制场景上。

2、产品特性

（1）工作频率：315MHz/433.92MHz (特殊频率可以根据客户要求定做)；

（2）电源方案：DC5—12V(可定制其他电源方案)；

（3）待机电流：3.6mA；

（4）良好的选择性和杂散辐射抑制能力；

（5）设备适应温度范围：-20-70℃（即使在恶劣的环境温度下也能正常工作）；

（6）产品尺寸：22.5*11.7*4.92mm（不含外壳和线）；

（7）产品重量：4.5g（不含外壳含线）。

3、脚位功能说明

4、操作功能说明

3.1控制板按键功能说明

控制板按键为自锁工作模式，即按一次按键外接LED灯亮，再按一次按键外接LED灯灭,跟控制板工作模式无关。

3.2学码操作

长按控制板按键5秒，指示灯亮起后按下遥控器任意按键学码，学码成功指示灯会闪4次。

3.3工作模式切换说明

短接控制板上T处的焊盘控制板工作模式为自锁模式，短接控制板上L处的焊盘控制板工作模式为互锁模式，两处都不短接为点动工作模式。

3.4工作模式说明

点动模式：按下遥控器按键外接LED灯亮起，松开按键外接LED灯灭。

自锁模式：按一次遥控器按键外接LED灯亮起，再按一次按键外接LED灯灭。

互锁模式：按一次遥控器A按键外接LED灯亮起，按一下B按键外接LED灯灭，再按A按键外接LED灯亮起。

3.5清码操作

长按控制板按键，直至指示灯由灭到亮再到闪4次表明清码成功。

5、注意事项

工作电压不能超过额定电压。

放在小孩接触不到的地方。

在无线干扰比较大的环境下，控制距离可能会降低。

禁止在潮湿的环境下使用，否则可能会造成控制板的损坏。
