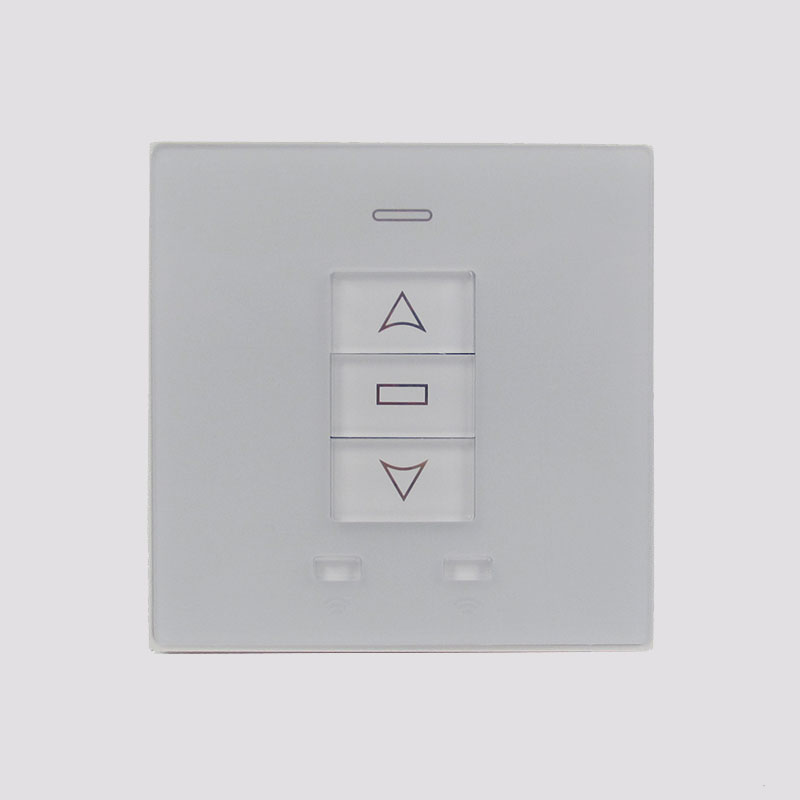

双路86盒无线直流接收器 AK202-02/D

控制器型号:AK202-02/D
遥控器型号:AK101-05/D
输入电压:AC100-240V
负载功率:≤36W
工作频率:433MHz
接收灵敏度:-110dBm
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
  • 适用于电动百叶,中空百叶,开窗机,电动卷帘,电动遮阳篷,电动银幕等相关产品,对于其手动控制上、停、下功能,具有点动与连动切换功能,可对百叶实现点动调光,达到更加隐密的私人空间效果,系统操作简单,性能可靠。适用两台功率30W以下的直流电机工作。

    一、功能特点

    1 防刮花亚克力按键,内置LED指示灯

    2 交流输入,直流24V(可选12V)输出控制

    3 供电安全保护,输出时间为5分钟

    4 继电器抗冲击电流能力强

    5 符合国家86盒安装尺寸标准

    6 元器件采用精密SMT工艺,表面防潮处理

    7 电器结构部分符合电工标准防火等级要求

    8 正常工作电流1.5A,负载能力强劲,启动最大电流可达5A

    二、技术参数

     输入电压:100-240VAC 50-60Hz

     输出电压:DC24V(DC12V可选)

     工作温度:-40∽+85

     负载功率:≤36W*2

     接收频率:433.92MHz

     接收灵敏度:-110dBm

     频道数量:不超过20个发射器

     操作方式:遥控/手控

    三、操作说明

    1 接收器最长连续运行保护时间为2分钟

    2 电机上/下切换时间为0.5s

    3 使用多频遥控器时,请先选择需要操作的频道后,再进行操作

    4 双路接收器操作前,需要选择频道后才能操作

    四、故障处理

    序号

    故障现象

    检查内容

    1

    接收指示灯不会亮

    接收器的接线是否正确

    2

    发射器上的指示灯不会亮或暗亮

    电池电量是否充足(更换电池时安装是否正确)

    3

    发射器与接收器工作正常,但电机不运转

    电机接线是否正确,电机是否损坏
