新款固定码12伏4路遥控开关 AK-RK04-12-B

一、产品简介

新款DC12V四路无线遥控开关，默认工作频率315MHz，广泛应用于智能家居的灯光控制、门禁系统改遥控、车库门、对讲门铃的无线改装、家用电器开关的无线控制等。

二、关于接收板

型       号：AK-RK04-12-B

接收板的工作电源是直流12V，

尺      寸：68*48*20mm

配套普通遥控器开阔地可实现15~30米以上遥控距离。

如果要实现更远距离的遥控，则需选配大功率无线遥控器。接收板具有以下几个特点：

1、采用315MHz超再生接收模块，接收灵敏度高，无方向性，开关之间互不干扰，可隔墙遥控；

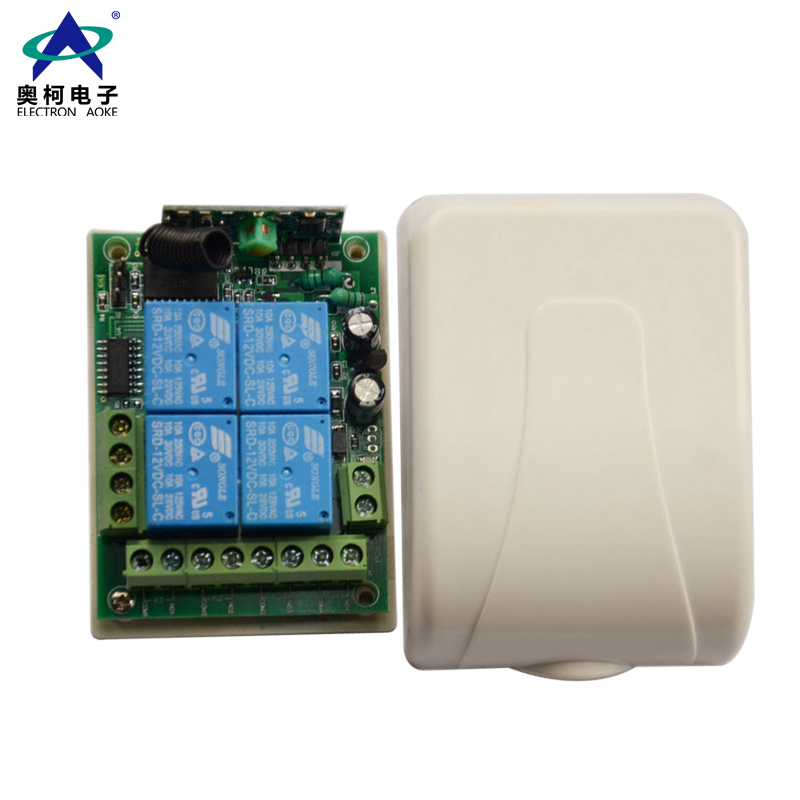

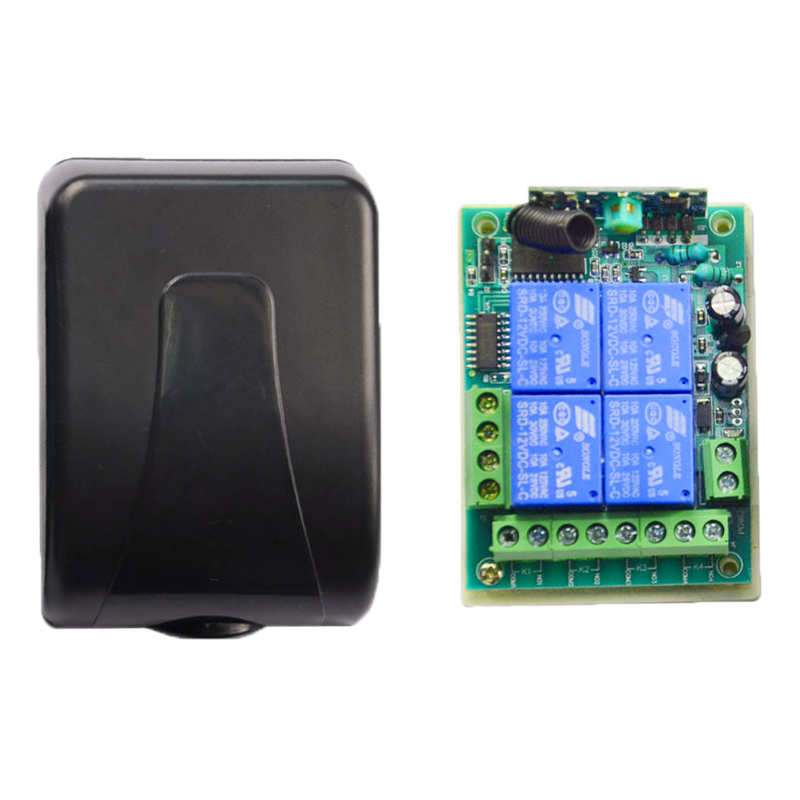

2、PCB板采用优质双面纤维板，防潮耐高温，板子上元件用量足，结构紧凑，发热量小，板子附带外壳一只；

3、继电器选用松乐（SONGLE）品牌，质量很好，接点容量为10A，每一只继电器分别对应一组独立的常开/常闭接点，可以控制任意负载，建议负载功率每路不大于200W，以延长接收板的使用寿命 ；

4、遥控器和接收板分别有编码设置区方便买家自行修改，编码设置后即可每套不相互通用（如要本店设置编码，购买时请说明，如不做要求，一般都是空码发货）；

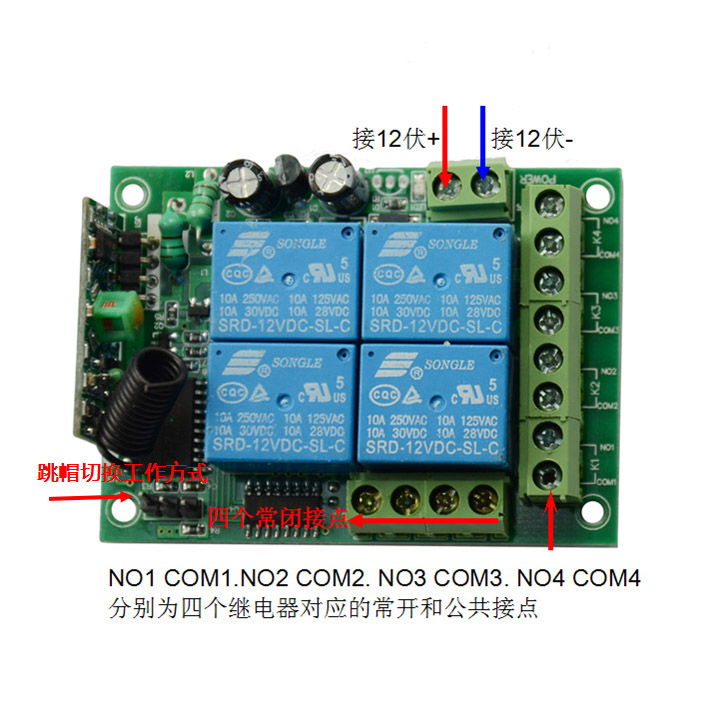

5、接收板工作方式分别有点动（非锁）、互锁共两种供您选择，可通过短路帽自行切换工作方式.

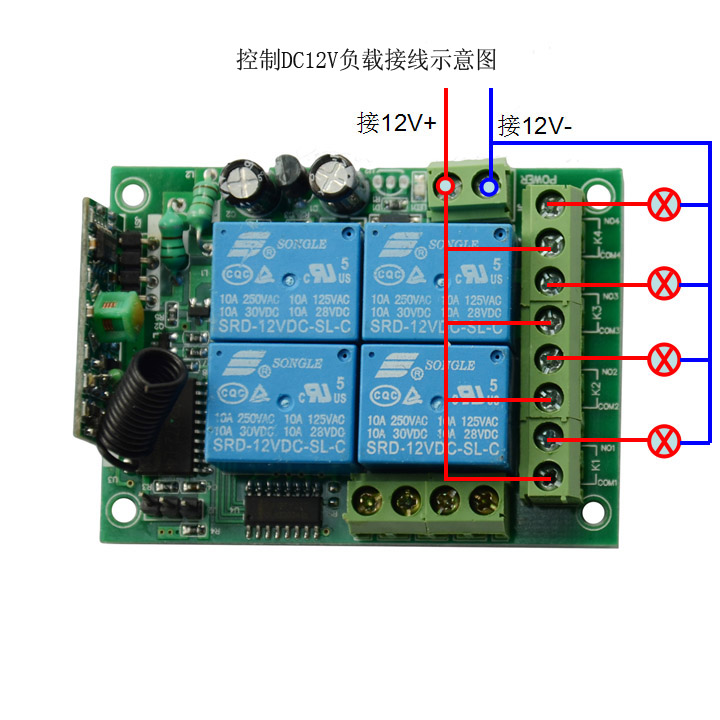

1、控制DC12V负载的接线示意图：如果控制灯具类负载，接收板一般选择自锁工作方式，继电器独立工作,不相互干扰。按遥控键吸合相应继电器，如按一次A键是接通,再按一次A键是断开，B、C、D同样，四路可独立通断，各个键的操作只会对对应的继电器有效，不影响其它继电器，可同时遥控4路。

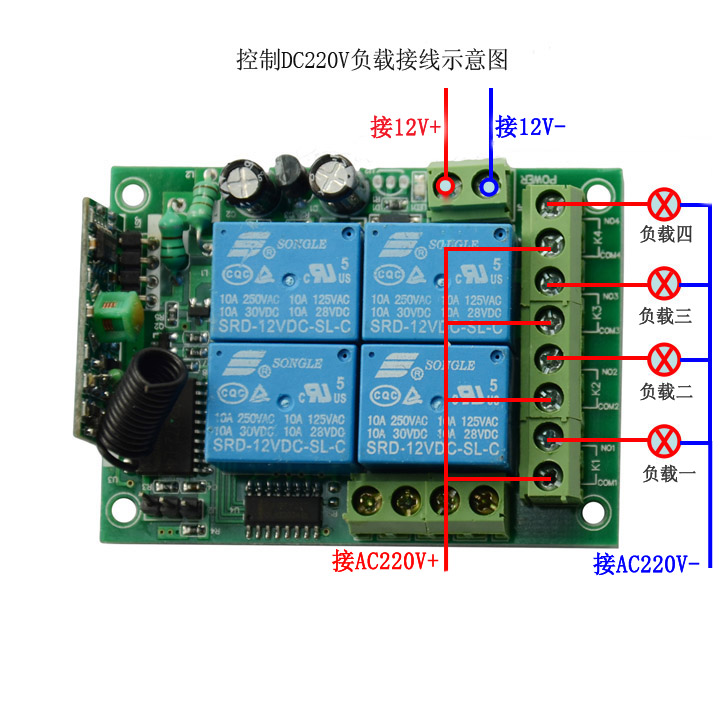

2、控制AC220V电压接线示意图：如需控制其它电压，只要把下图中AC220V火线和零线改为其它电压即可，如果控制灯具类负载接收板一般选择自锁工作方式。

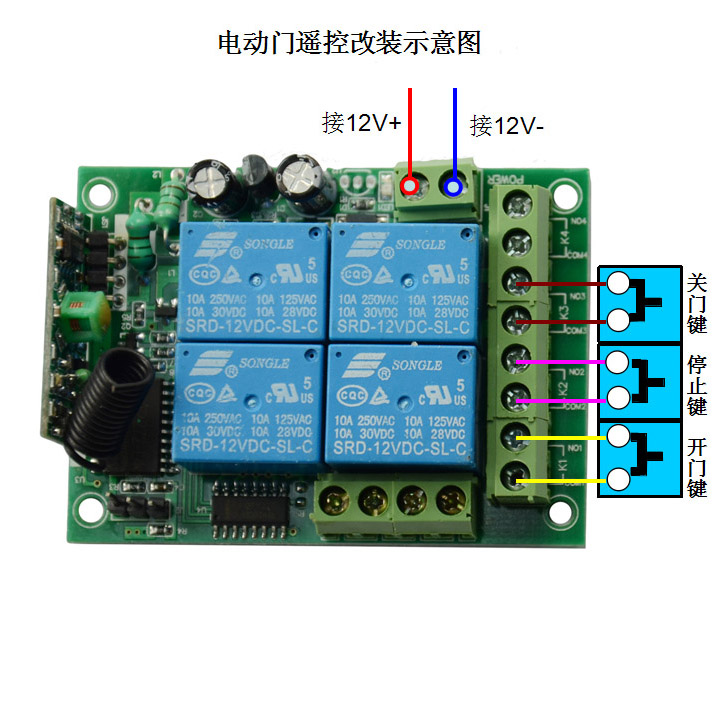

3、车库门、电动门的遥控改装：接收板一般选择非锁点动工作方式，普通电动门分别有“开、关、停”三个手动按钮，遥控器的三个按键控制遥控接收板的三个继电器的三对接点，三对接点分别接到“开、关、停”手动按钮上。本店提供的是四路遥控接收板，用其中的三路就行了，多余的一路可以不用或者用作备用。

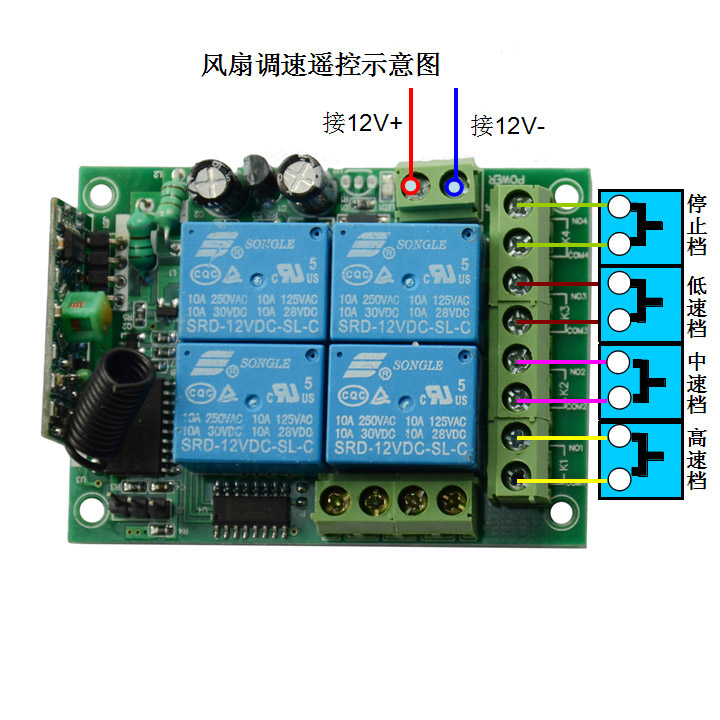

4、电风扇的调速档位开关的遥控改装：接收板一般选择互锁工作方式，互锁方式就是继电器交替吸合。如按A键，A接通并锁定一直接通，再按B键断开A，B接通并锁定一直接通，C键、D键依此类推，四路互锁，只能有一路接通；这里按D键也就是第四路用于停止键，此时不管之前ABC哪一路接通，按D键，之前接通的都将断开以实现停止功能。
