AK-RK01-12
小皮箱
AK-RK01-12-5

经典款12V小皮箱学习型遥控开关 AK-RK01-12

控制器型号:AK-RK01-12
工作电压:DC12V
输出电流:≤10A
工作频率:315/433MHz
接收灵敏度:≥-95dBm
可适配遥控器数量:多发多收
内置配件:开关电源
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
  • 经典款12V小皮箱学习型遥控开关使用说明

    一、技术参数:

    工作电压:DC12V(3V/5V/6V/9V/24V可定做)

    型       号:AK-RK01-12

    静态工作电流:10mA

    工作温度:-40℃+80℃

    接收灵敏度:-95dB

    工作频率:常用315MHZ,433.92MHZ(其他可以定做)
    输出电流:10A

    工作方式:点动、自锁、互锁(可调)

    输出方式:触点输出(可控制交、直流)







    二、适用范围:

    本产品采用智能微处理器控制,可适用于车库门控制、灯光控制、遥控窗帘、门禁系统及各种电机控制系统等。小体积,具有安装简便,使用安全可靠等特点。:

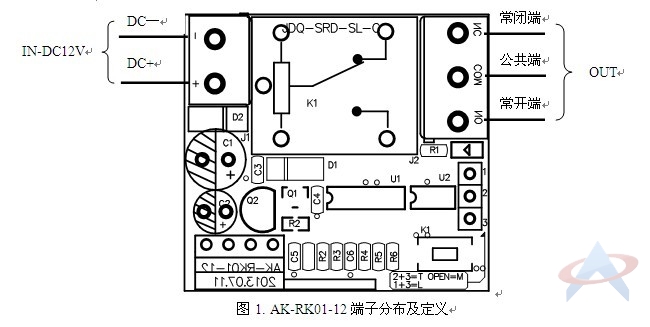

    三、学习型12伏单路遥控开关AK-RK01-12的基本接法

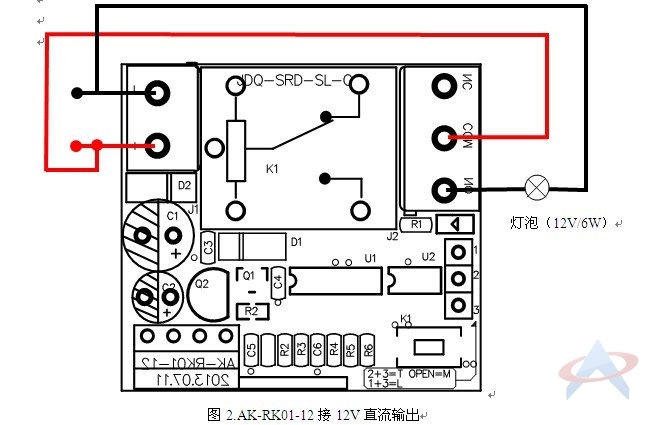

    1、接12V直流输出示意图,如下图



    如上图所示,学习型12伏单路遥控开关AK-RK01-12的输入端,接一个12V的直流电源,输出端的公共端接到12V的正极,灯泡的正极接到输出端的常开端,灯泡的负极接到电源的负极,一个简单的控制灯泡亮灭的电路就设计好了。

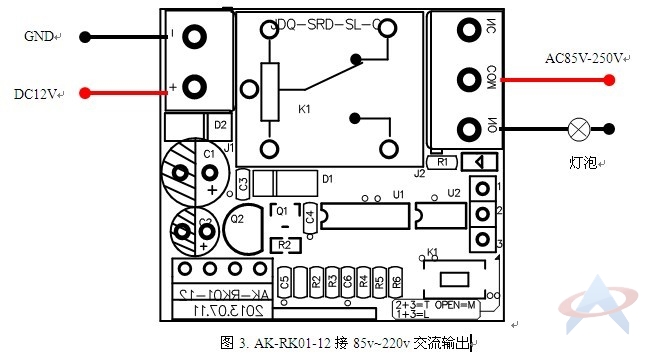

    2、12伏学习型单路遥控开关AK-RK01-12接交流输出,如下图:



    如上图所示,学习型12伏单路遥控开关AK-RK01-12的输入端,接一个220V的交流电源。输出端的公共端接交流电的火线,灯泡的一端接常开端,另一端接交流电的零线。交流电源可以从85V~250V。







    学习方法:

    控制器上电后,指示灯常亮状态,然后长按学习按钮2~3后指示灯自动熄灭,松开学习按键,按下遥控器任意键,指示灯快闪5下,表示学习成功。



    ★注:本控制器可学习固定码、学习码等16个不同编码、任意按键的遥控器,超出则会依次清除最早学习的遥控器。







    除方法:

    持续按住学习键约8秒指示灯由灭到恢复长亮表示清除成功。
