两进两出220伏单路遥控开关 AK-RK01SS-220

控制器型号: AK-RK01SS-220
工作电压:AC180-240V
最大负载:1500W
工作频率:315/433MHz
尺寸重量:60*30*17mm/20g
可适配遥控器数量:多发多收
内置配件:开关电源
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
  • 一、特点概述

    奥柯电子设计制造的此款小体积220伏单路遥控开关采用10A继电器,可负载1000瓦家用电器;可学习多个遥控器,且每个遥控器所有按键都可以学习,可一个遥控器控制多个开关,也可多个遥控器控制一个开关,操作简单配套灵活任意组合。本款开关设计预留多种工作方式,点动、自锁、互锁可通过1、2、3焊点切换;输出方式可通过预设A、B、C三个焊盘切换为输出带电和输出开关信号切换。主要应用于灯具、电动门、窗、起吊设备、升降器控制及安防行业等领域



    二、 技术参数

    型      号:AK-RK01SS-220
    工作电压:AC180-240V
    工作频率:315MHz/433 MHz
    最大负载:1500瓦
    工作方式:自锁、点动、互锁(通过焊盘切换)
    线路板尺寸:60*30*17mm
    外壳尺寸:66*36*21 mm



    三、学习方法
    按住学习键三秒指示灯灭,然后按一下遥控器任意键,指示灯闪四下后常亮,此时表示学习成功。
    ★注:本控制器可学习固定码(PT2262SC2260芯片等)/学习码(EV1527HS2240等)20个不同编码、任意按键的遥控器,超出则会依次清除最早学习的遥控器。



    四、清除方法
    持续按住学习键不放约8秒指示灯由灭到恢复长亮表示清除成功。



    五、工作方式切换
    通过短接线路板背后的焊盘1、2、3不同地方切换工作方式。
    1、点动——1、2、3三个焊盘空置,不用连接
    2、互锁——短接1、2
    3、自锁——短接2、3



    六、接线方法

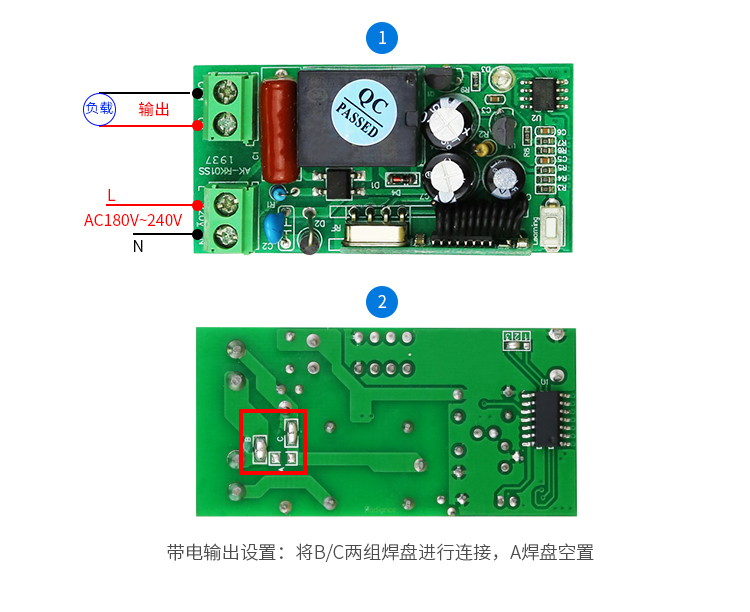

    1、输出带电控制220伏设备接线方法

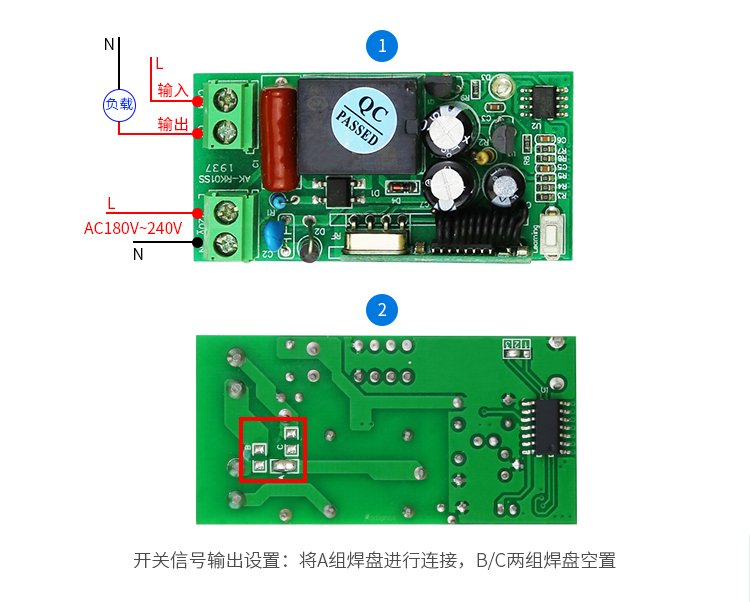

    2、输出开关信号控制各电压等级设备接线方法
