AK-RK04S-V3.0
16551673
16551671

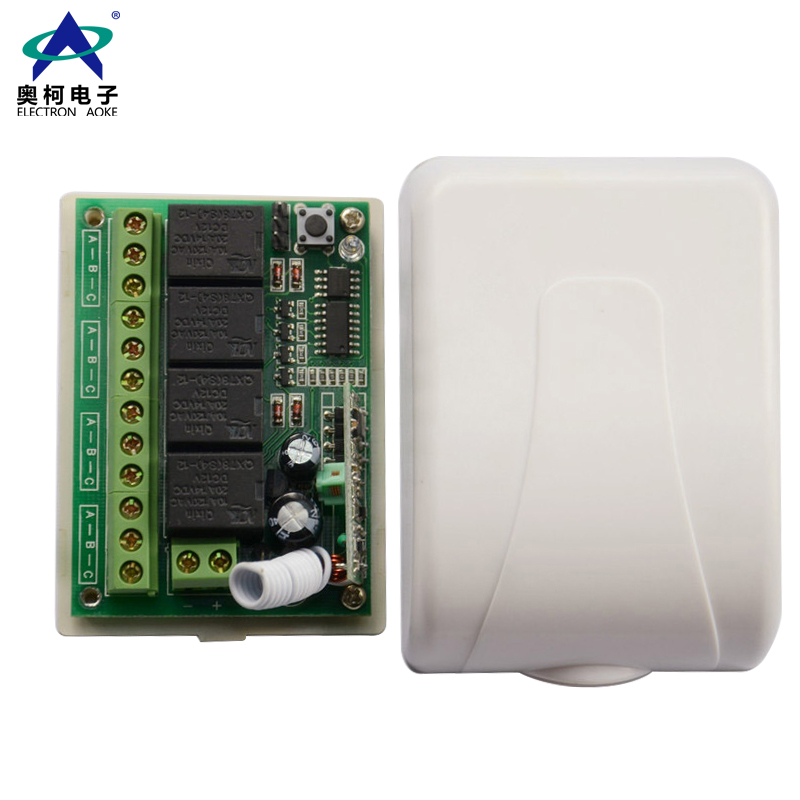

12伏四路长条型遥控开关 AK-RK04S-V3.0

控制器型号:AK-RK04S-V3.0
额定电压:DC12V
待机电流:6.6mA
控制距离:100m
工作频率:315/433MHz
接收灵敏度:-105dBm
尺寸重量:73.5*53*28mm/77g
可适配遥控器数量:多发多收
内置配件:开关电源
销售模式:千款标准品直供、全系列产品可定制
工厂实力:1天出样、7天出大货、2年产品质保, 终身免费技术支持
  • 一、概述

    东莞市奥柯电子设计、制造的AK-RK04S-12-B新款四路无线智能接收控制器,带4个继电器,可使要控制的设备达到电机的正、反转,或开关的通、断转换以及各种特殊控制程序的要求。该产品具有性能稳定、体积小、接收灵敏度高等特点。主要用于电动门、窗、起吊设备、升降器及安防行业等领域,与遥控器配套使用可组成一套完整的无线智能型遥控系统,用途十分广泛,特别适用于进口有线门、窗控制系统和防盗报警实现有线改无线的系统转接。



    为方便新老客户配套使用,本控制器兼容2262/2260/1527/2240等多种芯片多个不同编码的无线遥控器,可满足不同需求的客户与自己喜欢的遥控器随意匹配。

    二、输出方式
    A、自锁——用短路冒连接2\3位置

    B、非锁——短路冒空置不连接
    C、互锁——用短路冒连接1\2位置

    三、学习/清除方法及步骤

    1 按一下学习键,指示灯灭,松手,按遥控器任意键指示灯闪三下后常亮,表示学习成功;

    2 可学习20个以上不同地址码的2262芯片,1527芯片等同频率无线遥控器;

    3 清除:长按学习按键约8秒,指示灯由灭到恢复常亮,表示所存信息已全部成功清除。

    四、主要技术指标

    1、工作电压:DC12V

    2、静态工作电流:6mA
    3
    、工作温度:-40℃+80℃

    4、接收灵敏度:-105dBm
    5
    、工作频率:315/433MHz(可选)

    6、输出电压:交、直流可选
    7、输出电流:10A

    8、尺寸:72mmⅹ52mmⅹ26mm

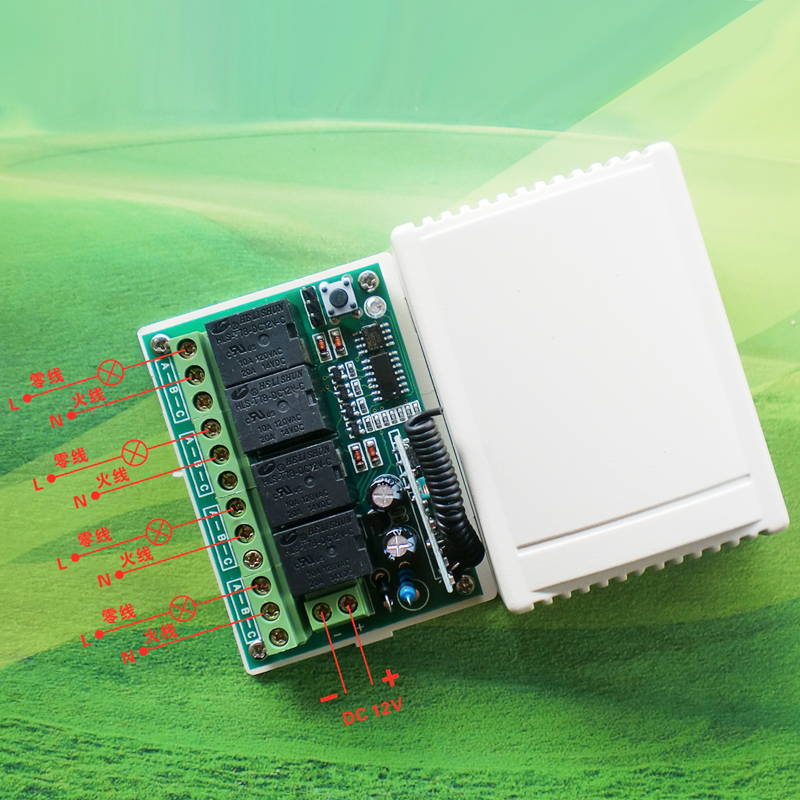

    接线方法一:控制220伏用电器接线方法

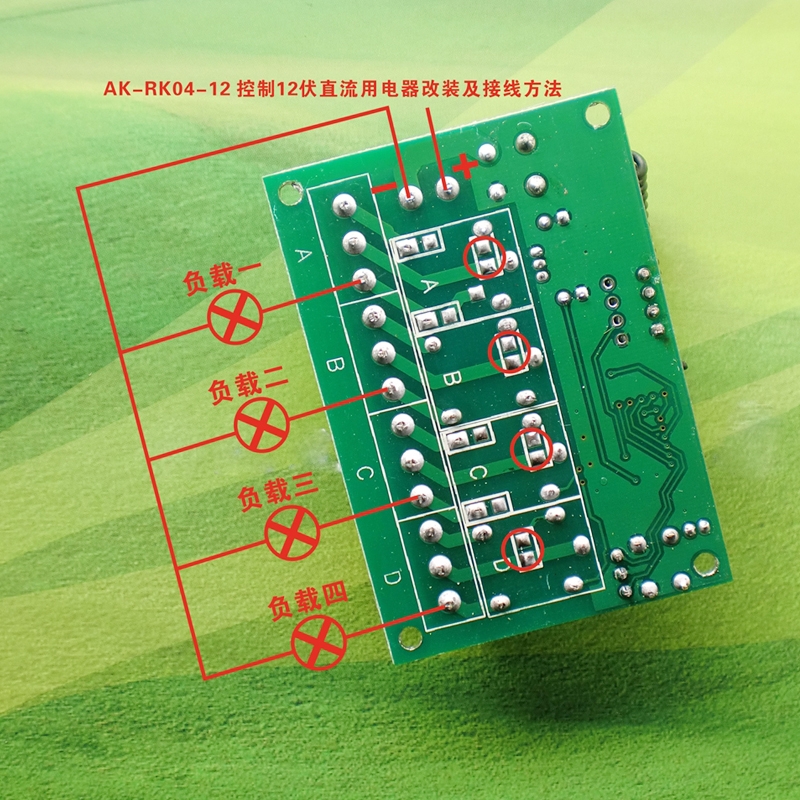

    接线方法二:控制12伏直流用电器改装及接线方法

    接线方法三:控制两个直流12伏电机改装及接线方法
