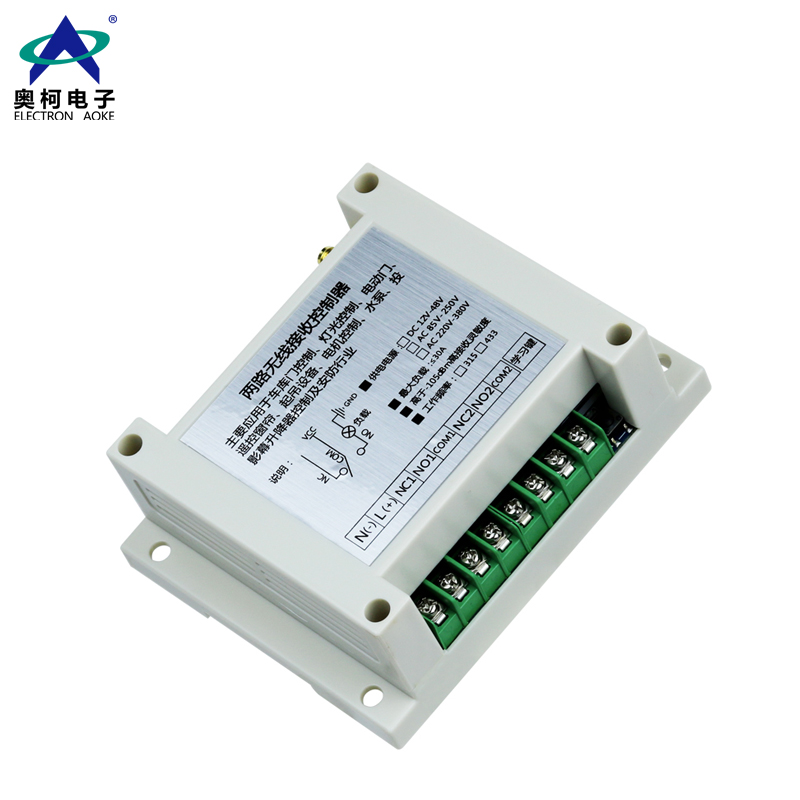

FSK工控两路遥控开关 AK-380V-RX03

一、概述

      奥柯电子厂设计制造的本款直流AC220V~380V宽电压两路遥控开关，开关电源采用专业开关电源管理芯片，电源电压稳定，完全解决阻容降压而使电源电压不稳定，导致整个开关不稳定的现象。本遥控开关采用30A继电器，可负载较大功率用电器,学习型单片机解码，可学习多个遥控器,操作简单配套灵活；输出工作方式采用拨动开关进行切换，(点动、自锁、互锁)可任意选择使用方便，另外新增手动工作方式。适用于多个领域多种用途；预留数据位输出调节焊盘，可通过短接不同的焊点选择所对应的遥控器按键位置，方便客户配套各种自己喜欢的遥控器，避免了老款固定键位只能配单一款式遥控器的尴尬。

二、产品参数

产品名称 ：宽电压两路无线控制器

产品型号 ：AK-380V RX03

工作电压 ：AC220~380V

最大功率 ：＜3000W

待机功耗 ：≦15mA

信号灵敏度 ：-105dBm

信号频率 ：315/433Hz（频率支持定制）

调节方式 ：ASK调幅

产品重量 ：板重117g/带壳184g

调制方式 ：ASK调幅

产品尺寸 ：115mm×90mm×40mm(带壳尺寸)/92.6×87×16.4mm（控制板尺寸）

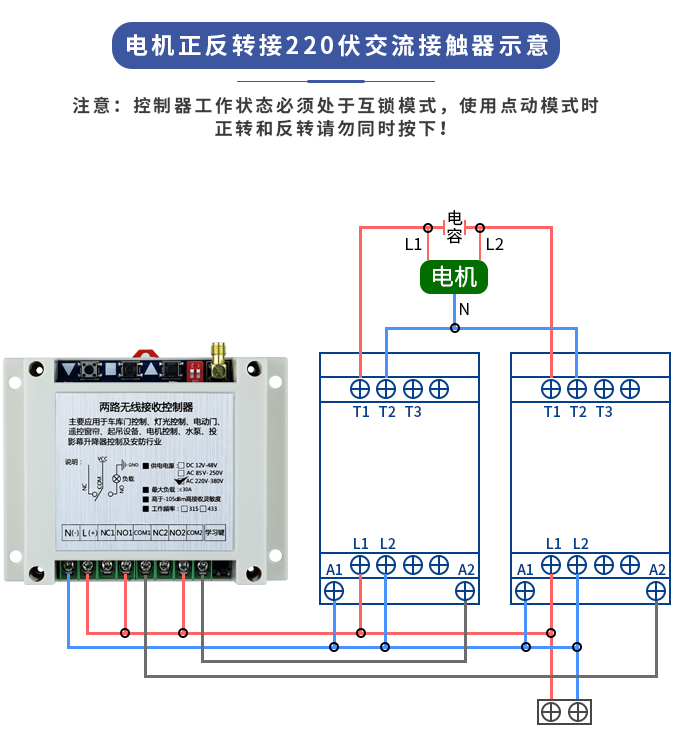

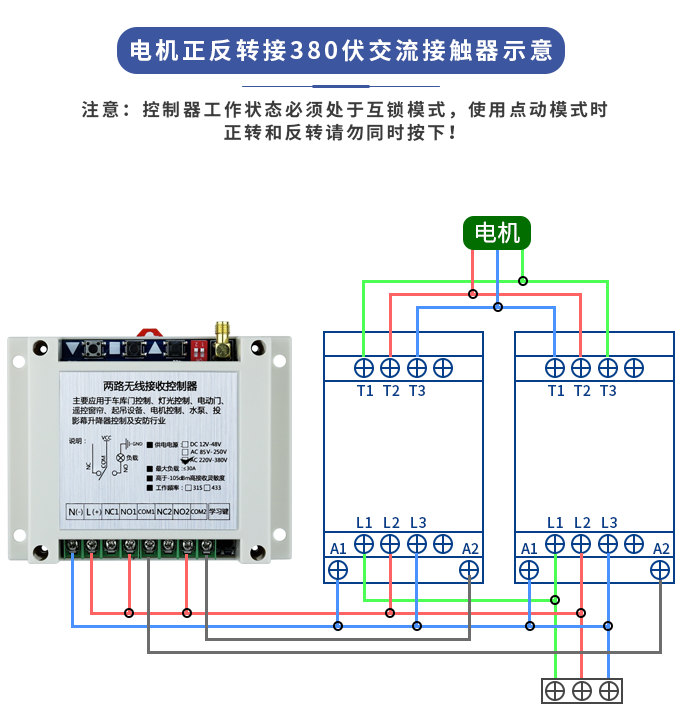

三、接线示意
