  • 220伏四路小体积遥控开关

    应用范围

    主要应用于灯具、智能家居改装、LED控制及安防行业等领域。该无线接收控制器,具高保密性,性能稳定,体积小巧安装使用方便等特点。



    技术参数:

    1、工作电压:AC180-250V

    2、工作频率:315MHZ433.92MHZ

    3、静态电流:8.5mA

    4、负载功率:每路小于500W

    5、接收灵敏度:-105dBM

    6、工作方式:点动 自锁 互锁 两路电动两路自锁

    7、输出信号:可输出四路AC220V电压信号

    8、编码方式:学习码

    9、调制方式:ASK/OOK

    10、工作温度:-20C°~+70C°



    操作说明:

    点动模式:(按下遥控器对应的继电器吸合,放开遥控器继电器断开。)

    点动学习方法:按下学习键1秒,指示灯亮表示进入学习状态;按遥控器B键(数据位0010),指示灯闪烁三次后熄灭,表示学习成功。



    自锁模式:(按一下遥控器按键对应的继电器吸合,再按一下同一个按键对应的继电器断开,四路独立控制,互不影响。)

    自锁学习方法:按下学习键1秒,指示灯亮表示进入学习状态;按遥控器D键(数据位1000),指示灯闪烁三次后熄灭,表示学习成功。



    互锁模式:(按遥控器A键,A路继电器吸合;按遥控器B键则A路断开,同时B路吸合,以此循环工作,每次只有一路处于吸合状态。)

    按下学习键1秒,指示灯亮表示进入学习状态;按遥控器C键(数据位0100),指示灯闪烁三次后熄灭,表示学习成功。



    两路点动两路自锁模式:

    按下学习键1秒,指示灯亮表示进入学习状态;按遥控器A键(数据位0001),指示灯闪烁三次后熄灭,表示学习成功。



    清码功能:连续按住控制板对码按键5秒,指示灯由亮到灭则清码完成。清除所有之前学习过的遥控器。



    注意事项:

    1、请勿带电操作,应关闭电源进行接线操作,检测确定无误后通电使用。

    2、当遥控器电压不足时请及时跟换电池(遥控器电池电压不足时,一般遥控距离变近)。

    3、使用无线电子产品时应注意避开金属外壳,大型电子设备,电磁场等有很强的干扰源,避免遥控器与接收距离短或者无法正常工作。

    4、切勿非正常使用此电子产品。非正常使用会降低产品性能与寿命,严重时会损坏产品也会给您的安全带来隐患。

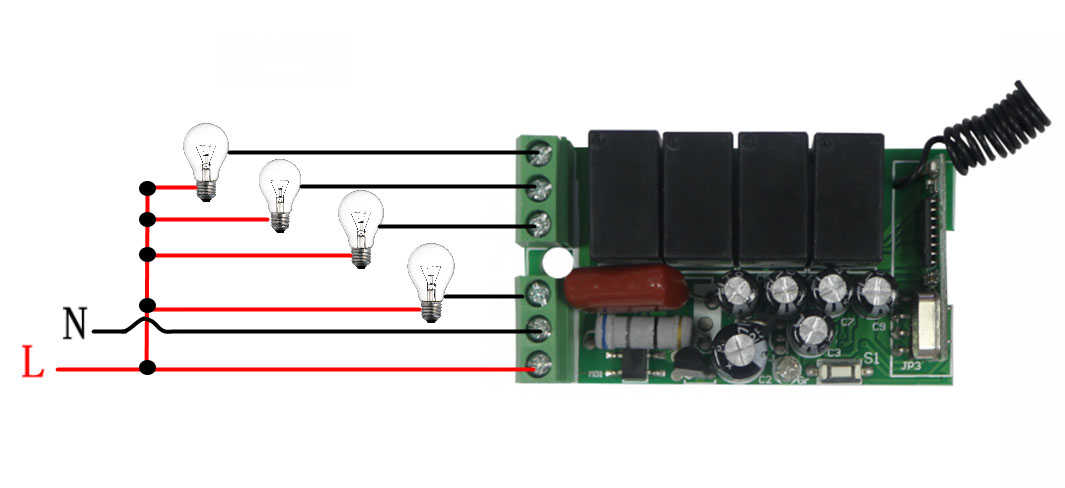

     接线图:
