宽电压输出开关信号宽电压DC12-36V遥控开关

  • 商品介绍
  • 规格参数
  • 无线遥控开关是采用射频识别(Radio frequency identification )技术,本公司研发设计的宽电压12-36v两路无线遥控开关主要作用是控制电器,灯具及设备开关的通、断、转换以及各种特殊控制程序的要求。设有专门限位开关和手动控制按键接线端口,此产品广泛应用于遥控水泵开关、无线遥控机床的开关、无线遥控插座、无线灯具、各类无线家电控制等。是一种新型智能开关,可对室内一个或者多个设备进行控制,本产品依据国际电工惯例,并采用国内外先进的电子线路设计,性能稳定可靠。具有使用简便、安全可靠等优点。


    技术参数:

    1、工作电压:DC12-36V

    2、工作频率:315MHZ、433.92MHZ

    3、产品尺寸:PCB75*58*15mm  外壳95*62*29mm

    4、接收灵敏度:-105dBM

    5、工作方式:点动 自锁 互锁

    6、输出信号:可输出两路开关信号

    7、编码方式:学习码

    8、调制方式:ASK

    9、工作温度:-10°C~+70°C

    操作方法:

    学习方法

    按下学习键1次,指示灯慢闪烁,立即按下遥控器“A”键,快闪烁4-5次熄灭,表示“A”键学习成功,学习“B”键按下学习键2次其闪灯方式同上(注:遥控器无学习的键值作为“互锁”模式下的停止功能    学习等待时间≥6S左右,学习成功后立即退出学习模式)  按键消抖处理



    清码模式

    长按住学习键,学习指示灯常亮等待6S指示灯熄灭,表示清码成功



    工作模式

    工作模式选择按键:按一次“互锁”模式

                      按二次“点动”模式

                      按三次“自锁”模式



    A:在互锁工作模式下,切换out、、IO0.5s左右延时翻转

    B:点动工作模式下out、、IO输出延时时间不要太长



    4.   学习按键按下后,则清除当前所有工作状态(注:注意按键消抖处理,参照王工插座项目程序)





    6.   继电器动作时,蜂鸣器同步“嘀”一声提示

    7.   接收程序---数据比对2次(防误动作)

    8.   限位蜂鸣器“嘀、嘀”两声提示



    9.    手动与遥控操作时需“联动控制”(1.互锁模式下---手动按键UP/STOP/DOWN均有效    2.点动、、自锁模式下延时 手动按键UP/DOWN均有效 STOP按键屏蔽  注意按键消抖处理

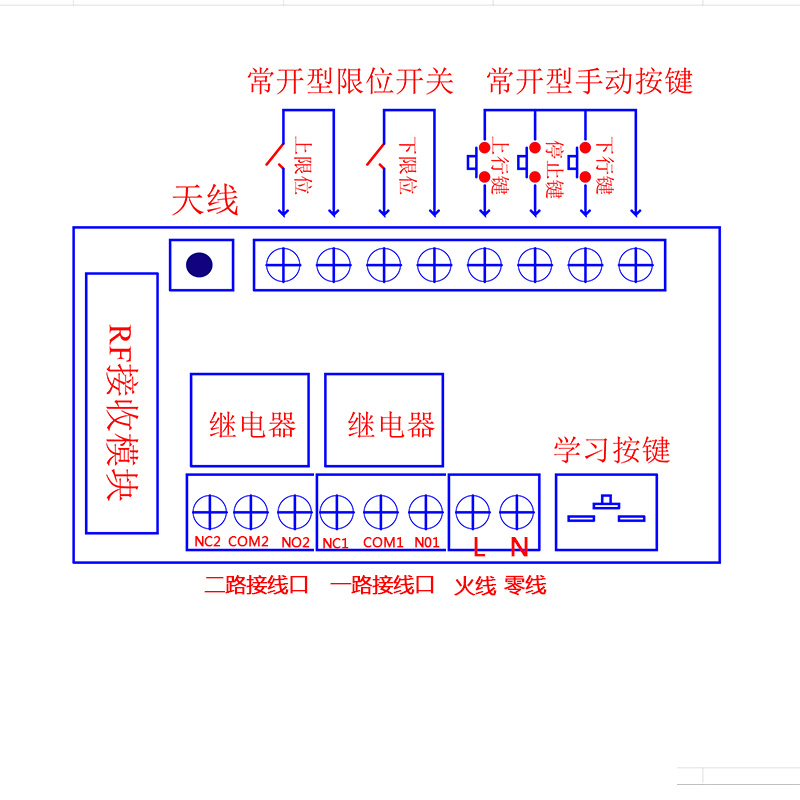

    接线端口图:
