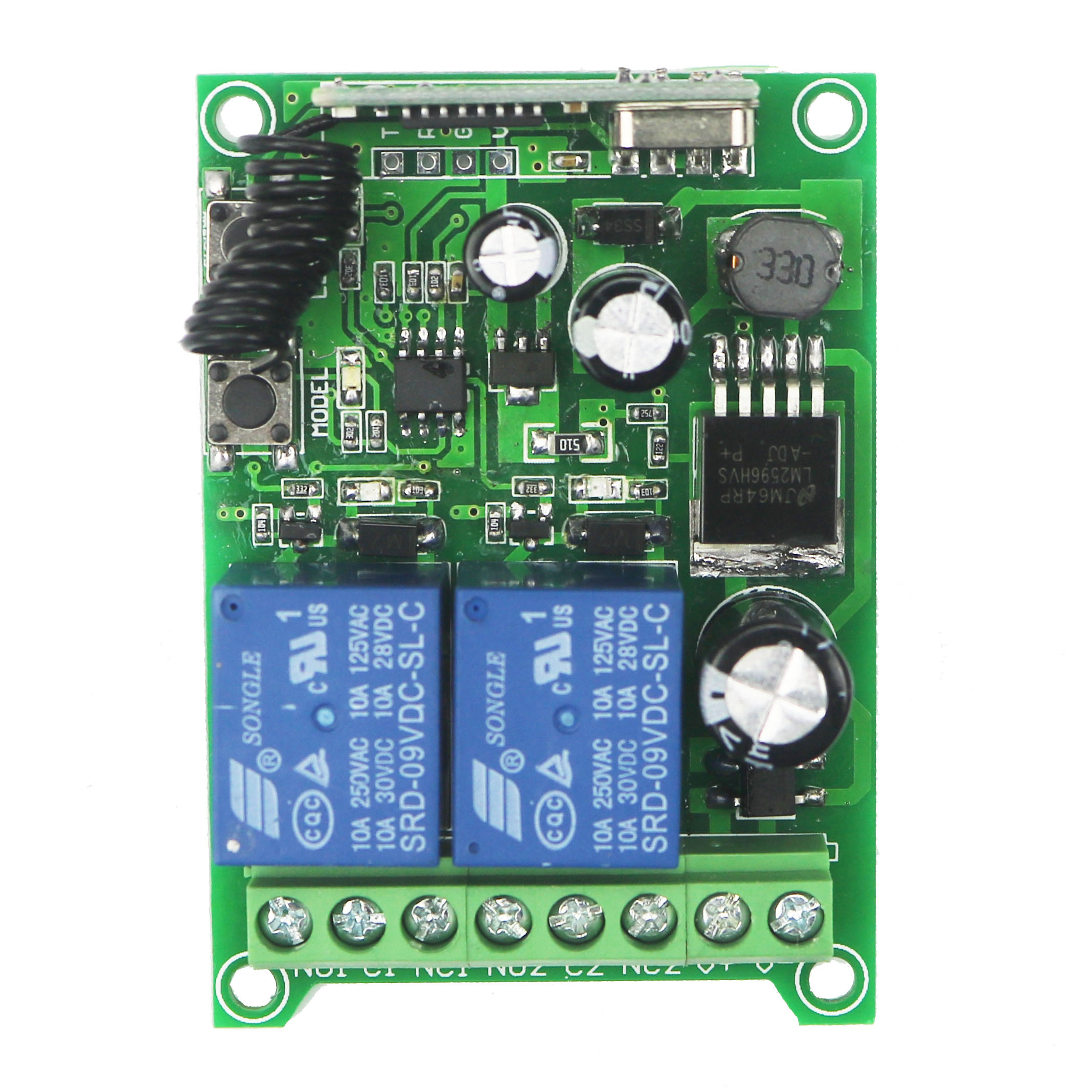

新款两路多功能宽电压遥控开关

深圳市世纪奥柯电子有限公司研发的宽电压两路多功能遥控开关;采用了宽电压设计可适用于12-50伏电源供电,广泛应用于多种设备控制;独特的工作模式切换按钮方便控制器在预设的点动、自锁、互锁、延时5秒间随意切换而无需动用烙铁或插跳线帽;简洁实用的软件编程实现了两路继电器分别学习,可匹配同频率任意款式的任意按键控制,极大的方便了用户在一控多或多控一组合使用时的拓展应用。

应用场景:汽车/摩托车/电动车改装;LED灯具/庭院灯控制;电动门遥控改装;门禁控制;电动窗帘等电机正反转控制;等智能控制及安防报警领域。


  • 商品介绍
  • 规格参数
  • 新款两路多功能宽电压遥控开关

    一、概述

    本产品是由深圳市世纪奥柯电子有限公司研发的宽电压两路多功能遥控开关;采用了宽电压设计可适用于12-50伏电源供电,广泛应用于多种设备控制;独特的工作模式切换按钮方便控制器在预设的点动、自锁、互锁、延时5秒间随意切换而无需动用烙铁或插跳线帽;简洁实用的软件编程实现了两路继电器分别学习,可匹配同频率任意款式的任意按键控制,极大的方便了用户在一控多或多控一组合使用时的拓展应用。

    应用场景:汽车/摩托车/电动车改装;LED灯具/庭院灯控制;电动门遥控改装;门禁控制;电动窗帘等电机正反转控制;等智能控制及安防报警领域。

    二、学习、清除方法及步骤

    1. 按键功能:

    控制器上两个按键分别为学习按键(LEARNING)与模式切换按键(MODEL);

    2. 学习方法:

    按一次学习键,指示灯闪烁(进入学习状态),按遥控器任意键,指示灯快闪三下,表示一号继电器学习成功;按两次学习键,重复上述步骤,学习二号继电器;

    3. 工作模式切换:(所有继电器关闭状态下,操作时可先断开电源后重新上电)

    点动:按一下模式切换按键,指示灯闪烁一次后熄灭表示点动设置成功。

    互锁:按两下模式切换按键;指示灯闪烁两次后熄灭表示互锁设置成功。

    自锁:按三下模式切换按键;指示灯闪烁三次后熄灭表示自锁设置成功。

    延时5秒:按四下模式切换按键;指示灯闪烁四次后熄灭表示延时设置成功。

    4. 清码:长按学习按键至指示灯常亮。



    三、主要技术参数

    1、工作电压:AC/DC12-50V

    2、静态电流:10mA

    3、工作电流:30mA-90mA

    3、工作温度:-20℃-80℃

    4、接收灵敏度:-103dBm

    5、工作频率:315/433频率

    6、负载范围:小于10A

    7、输出方式:开关信号触点输出

    8、尺寸:68mm*48mm*20mm

    四、使用方法及接线图:
