带延时功能12伏单路学习型遥控开关
该单路延时控制器采用20A继电器,可负载较大功率负载;采用固定码编码芯片,可实现6561组不同的编码,并能通过短接焊盘选择不同的数据位,安全可靠,客户可以配套自己需要的地址码和数据码,控制器上有电源指示灯和工作指示灯,并可通过跳帽选择点动、互锁或点动延时工作方式;方便使用。适用于多个领域多种用途。输出可设置带电压,安装简单、方便。
-
12伏单路学习型延时控制器
1、概述
该单路延时控制器采用20A继电器,可负载较大功率负载;采用固定码编码芯片,可实现6561组不同的编码,并能通过短接焊盘选择不同的数据位,安全可靠,客户可以配套自己需要的地址码和数据码,控制器上有电源指示灯和工作指示灯,并可通过跳帽选择点动、互锁或点动延时工作方式;方便使用。适用于多个领域多种用途。输出可设置带电压,安装简单、方便。
2、产品特性
(1)工作电压:DC12V
(2)工作温度:-40~+85℃
(3)工作频率:315MHZ/433MHZ(其他可定制)
(4)最大负载:20A
(5)延时范围:1-45s
3、适用范围
1.车库门及道闸、门禁系统的控制
2.灯光控制
3.遥控窗帘
4.各种电机控制系统
4、工作方式的切换
通过跳帽短接不同地方切换工作方式。
1、点动——不短接
2、点动延时——短接Y
3、互锁——短接M
通过调笔旋转电位器来实现延时时间的长短。

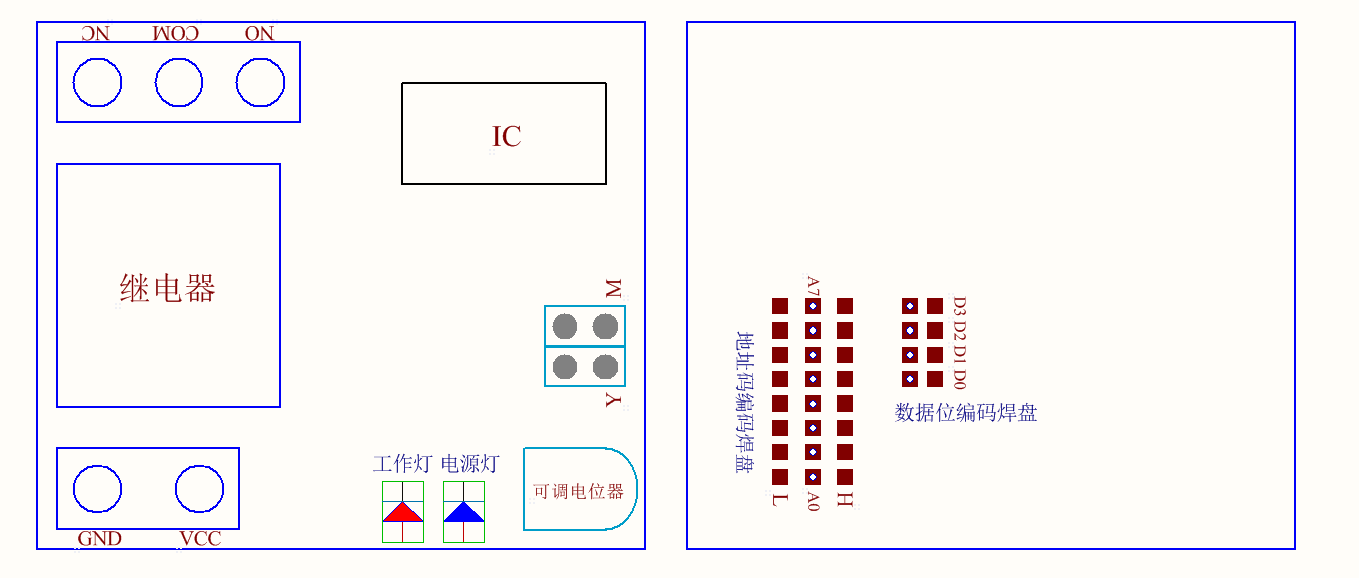

接线图:
