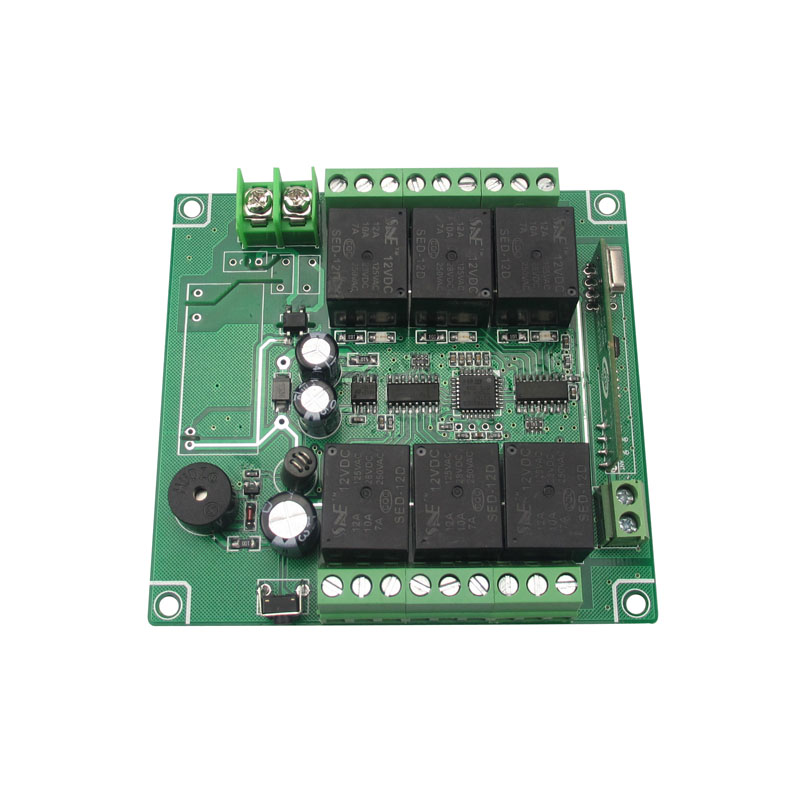

新款学习码12伏6路遥控开关AK-RK06S-12B

新款学习码12伏6路遥控开关

一、概述

奥柯电子新研发生产的新款学习码12伏6路遥控开关在老款的基础上升级，外形上采用精美工控外壳设计，款式更加高档。端子升级，遇干扰强烈时可外接吸盘天线与高灵敏度接收模块，增强信号接收能力。芯片IC升级，采用可多次反复烧录IC，可根据客户要求更改程序。每路继电器有独立的工作指示灯。另有蜂鸣器提示功能。

无需采用传统跳线或拨码开关编码，只需将遥控器所发射的无线信号让该接收控制器接收并存贮，即可实现配套使用。如果学习好的遥控器在使用过程中丢失，只需将接收控制器中所存储的信息清除，所丢失的遥控器将无法对该接收控制器进行遥控，欲重新取得使用权，必须由主人再重新学习一次方可使用。其输出方式共有六种可切换。

主要应用于电动门、窗、起吊设备、闸道、升降器、工业控制及安防行业等领域。

二、主要技术指标

型      号：AK-RK06S-12B

工作电压：默认出货DC12V（可订做DC24V）

工作温度：-40℃ - +80℃

接收灵敏度：≥-105dBm

工作频率：315MHz、433MHz

输出电压：交、直流可选

输出电流：≤3A

重      量：0.17KG

尺      寸：线路板：87*92.6*16.4mm带壳 ：90*115*40 mm

三、输出方式

信号点动——按遥控器1号键学习

信号互锁——按遥控器2号键学习

信号自锁——按遥控器3号键学习

1－3路点动，4－6路自锁――按遥控器4号键学习

1－3路点动，4－6路互锁――按遥控器5号键学习

1－3路互锁，4－6路自锁――按遥控器6号键学习

四、学习方法及步骤

1、 按下接收器学习键——蜂鸣器响，表示进入学习状态，

2、 按下遥控器任意键——蜂鸣器停止响动，表示已学习成功。

五、清除已存信息

长按接收器学习按键直到蜂鸣器响声停止，表示所存信息已成功清除。

接12伏负载接线图

接220伏负载接线图
