5-18伏微型LED控制板AK-LD01

 对于现在LED应用的普及性以及要求越来越高。我司研发一种无线遥控微型LED控制板。采用欧洲品牌射频无线数据传送接收芯片,具有较高的接收灵敏度和较强的抗干扰能力,无需外加任何电路即可以做到无线信号输入到数据输出;学习型单片机解码,可学习多个遥控器;操作简单配套灵活。使用MOS管开关,可实现大电流。

  • 商品介绍
  • 规格参数
  • 1、概述

       对于现在LED应用的普及性以及要求越来越高。我司研发一种无线遥控微型LED控制板。采用欧洲品牌射频无线数据传送接收芯片,具有较高的接收灵敏度和较强的抗干扰能力,无需外加任何电路即可以做到无线信号输入到数据输出;学习型单片机解码,可学习多个遥控器;操作简单配套灵活。使用MOS管开关,可实现大电流。

    2、产品特性

    (1)工作电压:DC 5-18V

    (2)工作电流:≤30A

    (3)工作频率:315/433MHZ(特殊频率可定制)

    (4)工作温度:-20℃~+70℃

    (5)高接收灵敏度:-106dBm

    (6)尺       寸:23*10.8*5(mm)

    (7)输出方式:点动、自锁、互锁可调

    3、应用范围

    各种LED灯光控制。

    4、使用方法

      (1)学习方法

    短接学习触点3秒,指示灯灭,此时表示进入学习状态;松开学习触点,按遥控器任意键,指示灯闪烁两次后恢复常亮表示学习成功。

    (2)清码方法

    持续短接学习触点,指示灯由灭到恢复常亮表示全部清除。

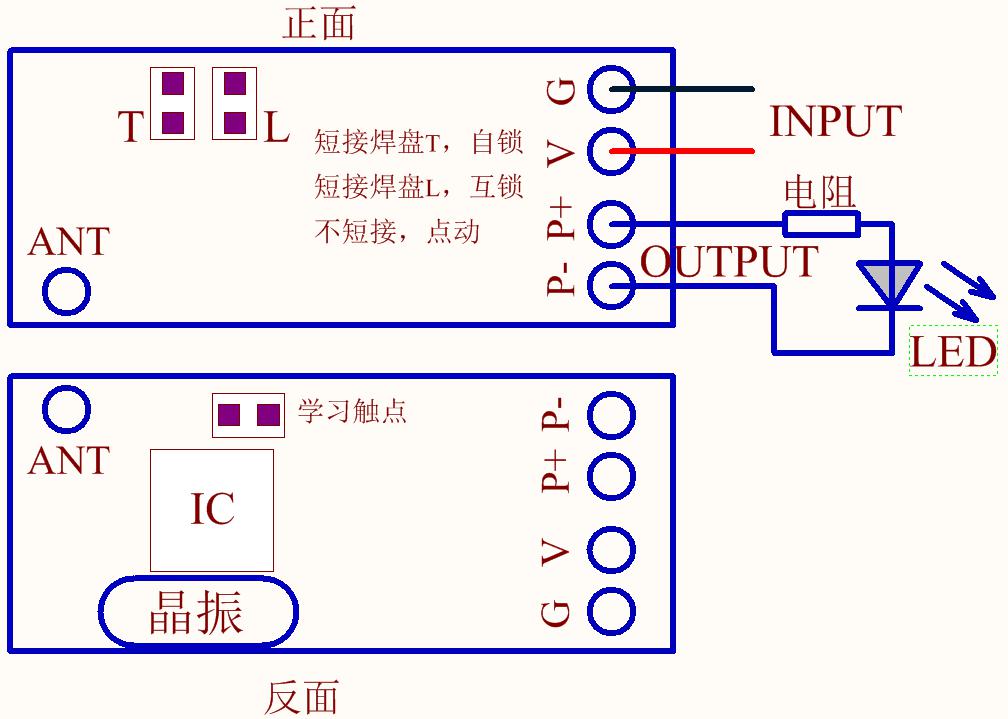

    5、示意图
